セラミックス加工の基礎とコツ

セラミックス加工とは？基礎と特徴

セラミックスは、耐摩耗・耐熱・耐食といった優れた特性から、半導体製造装置や治具、医療部材など幅広い分野で使われています。
一方で「硬いのに脆い」という性質ゆえに、金属と同じ感覚で加工すると、欠け（チッピング）や微小クラック、寸法ばらつきが起きやすく、思った以上にコストや納期が膨らむことも少なくありません。

この記事では、「セラミックス加工とは何か」という基礎から、切削・研削・研磨などの工法の使い分け、欠け対策の考え方、材料別（Al2O3／ZrO2／SiC／AlN／快削性セラミックス）の注意点、そして図面で失敗しない設計ポイントまでを、現場で使える判断軸として整理します。
個別事例や数値の公開が難しいケースでも再現性を高められるよう、「どこで品質を作り込むべきか」「何を先に決めるべきか」を分かりやすくまとめています。

読み終える頃には、セラミックス加工を依頼・検討する際に、工程の組み立て方と欠けを減らすための優先順位が明確になり、検討や見積比較がスムーズになるはずです。

この記事の著者

氏名：名倉 惇史（なぐら あつし）

肩書：営業技術部 係長

業界経験：研削加工向け営業技術9年

得意分野：自動車・航空機部品・工具関連の加工への提案

外部発信：アペルザTV 登壇

セラミックス加工は、金属加工の延長で考えるとつまずきやすい分野です。
結論から言うと、セラミックスは「硬いのに脆い（硬脆材料）」ため、
加工で生じる微小な欠けや亀裂が、強度や寿命に直結しやすい材料です。
そのため、工法選定（切削・研削・研磨など）だけでなく、保持方法・加工条件・冷却・検査までを「セット」で考えるほど、品質とコストの再現性が上がります。

研削砥石メーカーの技術・営業の立場から見ると、セラミックス加工で多い課題は「加工そのもの」よりも、
欠け・クラックが“いつ・なぜ・どこで”入ったのかが見えにくい点です。

セラミックスとは（種類の概要）

結論として、この記事で扱う「セラミックス」は、製造現場で部品材料として扱われる 工業用セラミックス（ファインセラミックスを含む）を主に指します。
代表例としては、
アルミナ（Al₂O₃）、ジルコニア（ZrO₂）、炭化ケイ素（SiC）、窒化アルミ（AlN）などがあり、 材料によって「硬さ」「靭性（粘り強さ）」「熱特性」「電気特性」が大きく変わります。
理由として、セラミックスは一般に

• 高硬度で摩耗しにくい
• 耐熱・耐食性に優れる
• 電気的に絶縁性を持つ材料が多い

一方で、加工では 「脆さ」が課題になりやすく、 微小な衝撃や局所的な応力集中で欠けやクラックが生じやすいからです。
大事な情報として、セラミックスの研削には「材料の除去され方」によって2つのモードがあり、 これを知っておくと加工の失敗が減ります（後工程の研磨量や、求める面品位の設計にも直結します）。

区分	材料の除去イメージ	加工面の特徴
脆性モード研削	クラックがつながって欠け落ちる	梨地になりやすく、微小欠陥が残りやすい
延性モード研削	塑性変形に近い形で“流れるように”除去	クラックが少なく、鏡面に近い面が狙える
境界	臨界切込み深さ以下に制御	0.1μm前後など極めて微小域

セラミックス加工が使われる用途

結論として、セラミックスは「金属では満たしにくい要求」を満たすために用いられます。
代表的には、耐摩耗・耐熱・耐食・絶縁といった特性が必要な部品で、 かつ寸法精度や表面品位が重要な用途です。
理由として、セラミックスは熱や薬品に強く、摩耗もしにくい一方で、 加工で欠陥が入ると性能が落ちやすい材料です。
だからこそ、用途側では「必要な性能を引き出せる加工（特に研削〜仕上げ）」が前提になります。
用途イメージ（例）としては、次のような方向性が多いです。

• 半導体・製造装置：耐熱・耐食・クリーン性を求める部材
• 医療分野：高い耐摩耗性や生体適合性が必要な部材
• 光学・精密：面精度や微細形状が価値になる部材

ここで大事なのは、「用途」から逆算して 　　必要な面粗さ・形状精度・欠陥許容量を決め、 その条件に合う工法（切削／研削／研磨）を選ぶことです。
研削は特に「硬さが高い材料」「精度が要る」「面を作り込みたい」領域で強みが出やすく、 砥石・条件・機械剛性・冷却の組合せで結果が大きく変わります。

焼結前と焼結後の違い

結論として、焼結前と焼結後では「加工難易度」と「狙える精度・仕上げ」が大きく変わります。
一般に、焼結後は硬度が上がり、加工は難しくなりますが、 要求精度が高い部品ほど焼結後の仕上げ加工（研削・研磨）が重要になります。
理由はシンプルで、焼結後のセラミックスは硬く、工具摩耗が激しく、欠け・クラックも入りやすいからです。
さらに、セラミックスは熱を伝えにくい材料が多く、加工点が高温になりやすいため、 冷却や条件設定が合っていないと熱衝撃で割れのリスクが高まります。
このため、現場では「高剛性機」「高速回転スピンドル（例：毎分2万回転以上）」「ダイヤモンド系工具・砥石」など、 専用寄りの装備やノウハウが必要になり、コストにも反映されやすい傾向があります。
大事な情報として、焼結後に“鏡面に近い面”を狙う場合は、延性モード側へ寄せる発想が重要になります。
その境界の考え方が「臨界切込み深さ」です。
材料ごとに目安が異なり、 概ね0.1μm前後の極めて小さな領域が示されます。

材料例	臨界切込み深さの目安	読み取り（加工の難しさの方向性）
ジルコニア	0.20μm	延性モードを狙いやすい傾向
アルミナ	0.13μm	条件・砥粒設計の影響が大きい
SiC（炭化ケイ素）	0.09μm	極小域の制御が必要で難度が上がりやすい

この章のまとめとして、焼結後加工の精度と歩留まりを上げるには、 　「砥粒一粒あたりの切込みを小さくする発想」が鍵になります。
具体的には、微細砥粒（例：高番手のダイヤモンド砥石）、高速回転、剛性の高い機械・保持、適切な冷却が“同時に効く”領域です。

セラミックス加工の種類と使い分け

結論として、セラミックス加工は「何を最優先するか（形状・精度・面品位・コスト・納期）」で最適解が変わります。
そのため最初に、用途から逆算して「必要な精度・面粗さ・欠陥（欠け/クラック）の許容」を決め、工法を当てはめるのが近道です。
理由は、セラミックスが 硬くて脆い材料であり、工法が合わないと「欠け」「微小クラック」「熱影響」といった“見えにくい不良”が入りやすいからです。
生産技術の方は歩留まり・再現性、購買/調達の方は調達コスト・リードタイムの観点で、ここを押さえるだけで判断がラクになります。
大事な情報として、まずは工法ごとの「得意・不得意」を俯瞰すると選定ミスが減ります。

工法	得意なこと	注意点
切削（マシニング）	形状加工・加工自由度	材料によって難度差が大きい 工具摩耗
研削	高精度・硬い材料・ 面づくり	欠け/クラック対策が要 条件と砥石で結果が変わる
研磨	面粗さ・鏡面・ ダメージ層低減	時間・コストが増えやすい
放電加工（条件あり）	複雑形状・微細形状 （条件次第）	導電性が前提になりやすい 補助が必要な場合
レーザー加工	穴あけ・切断・微細加工 （非接触）	熱影響・微小クラック・ 面品質に注意

切削（マシニング）

結論として、切削（マシニング）は 「形状を作りたい」ときの第一候補になりやすい一方、材料によって難易度が大きく変わります。
「削れるセラミックス」もあれば、「形状は作れても欠けが許容できない」ケースもあります。
理由は、セラミックスが硬脆材料で、切削時に刃先へ局所的な負荷が集中しやすく、欠けや微小クラックが入りやすいからです。
また、工具側も高硬度材に対応した材料・コーティングが必要になり、摩耗や破損がコストに直結します。
大事な情報として、切削は次のようなときに選ばれやすいです。

• 比較的加工性のある材料（例：快削性セラミックス、焼結前の加工など）
• ポケット・溝・段差など、研削だけでは作りにくい形状がある
• 後工程で研削・研磨を入れて面品質を作り込む前提

研削

結論として、研削はセラミックス加工で最も“中心”になりやすい工法です。
特に 「硬い材料」「寸法精度」「面を作る」という要求が同時に来る場合、研削の出番が増えます。
理由は、砥粒で微小に材料を除去できるため、刃物の切削よりも条件設計の自由度が高く、狙い（精度・面）を作り込みやすいからです。
一方で、条件が合わないと脆性破壊が優勢になり、欠け・クラックが増えやすいのも研削の特徴です。
大事な情報として、研削は「欠け対策」の考え方を押さえると成功率が上がります。
ポイントは、砥粒1粒あたりの切込みを小さくして、脆性モード寄りになり過ぎないようにすることです。

観点	狙い	打ち手の例
欠けを減らす	クラックを増やさない	微細砥粒／条件最適化／剛性・保持の見直し
精度を出す	寸法・平面度・直角度	砥石仕様の最適化／熱と振動の抑制
面を作る	粗さ・ダメージ層	仕上げ条件／必要に応じて研磨工程を追加

研磨（ラッピング/ポリシング）

結論として、研磨は「面粗さや鏡面が要求される」時の最終仕上げとして使われます。
研削だけで目標の面に届かない場合、研磨を入れると品質が安定しやすくなります。
理由は、研削で生じた微小な凹凸や、材料表層のダメージ（加工変質）を、研磨でより浅く・きれいに整えられるからです。
ただし、工程時間が増えやすく、コストにも反映されやすい点は押さえておく必要があります。
大事な情報として、研磨は「研削の結果」によって必要量が大きく変わります。
研削で欠けやダメージが多いと、研磨に時間がかかり、全体コストが上がりやすくなります。
つまり、研磨を成功させるコツは、前工程の研削で “削り過ぎ・傷付け過ぎ”を減らすことです。

放電加工

結論として、放電加工はセラミックスでは「条件つき」で検討されます。
一般には、放電加工は電気的に導通することが前提になりやすく、絶縁性のセラミックスでは工夫が必要な場合があります。
理由は、放電加工が「放電現象」を利用するため、加工点での電気的な条件が成否に関わるからです。
そのため、材料の種類や、加工方法（補助電極など）によって適用可否が分かれます。
大事な情報として、放電加工を検討するなら、最初に次を確認すると判断が早くなります。

• 対象材料が導電性を持つか（または導電性を付与できる前提か）
• 狙う形状が「研削で作れる形」か、それとも放電の価値が出る形か
• 熱影響や表面状態が、用途の要求を満たすか

レーザー加工

結論として、レーザー加工は非接触で穴あけ・切断・微細加工ができる一方、セラミックスでは 熱影響（微小クラックや変質）に注意が必要です。
理由は、セラミックスは熱を逃がしにくい材料が多く、加工点に熱が集中しやすいからです。
加工は速くても、熱影響による欠陥が後工程や寿命で問題になることがあります。
大事な情報として、レーザー加工は「形を作る」工程として使い、精度・面品位は研削や研磨で仕上げる、という組み合わせが現場では取りやすいです。
購買/調達の観点でも、レーザー単独で完結させるのか、後工程まで含めて最適化するのかで、総コストとリードタイムが変わります。

セラミックス加工が難しい理由

結論として、セラミックス加工が難しい最大の理由は、材料が
「硬いのに脆い（硬脆材料）」ためです。

金属のように粘って“逃げる”のではなく、局所的な力や熱がかかった瞬間に欠けや微小クラックとして現れやすいです。
しかも、そのダメージは表面だけでなく内部に潜むことがあります。

さらに、加工の成否は「加工法」だけで決まりません。
固定・振動・熱といった周辺要因が複雑に絡み合い、同じ条件のつもりでも結果が変わってしまうことが、現場で“難しい”と感じる正体です。

セラミックス加工の欠け・割れ・クラック

結論として、セラミックス加工で最も警戒すべき不良は
チッピング（欠け）とクラック（微細亀裂）です。

理由はシンプルで、セラミックスは硬い反面、応力が集中した点から脆性破壊が進みやすいからです。
特にエッジ部（角）、薄肉部、小径穴の入口などは、加工中のわずかな負荷変動でも欠けが出やすくなります。

大事な情報として、欠け・クラックは「見つけやすいもの」と「見つけにくいもの」があります。
表面の欠けは分かっても、内部に残る微小クラックや加工変質層は後工程や使用中に問題化しやすい点が要注意です。

現象	起きやすい場面	現場での見え方
チッピング	エッジ・穴入口・段差部	外観で欠けが確認できる
微小クラック	切込みが深い／振動がある／熱が集中	外観で分かりにくいことが
割れ	固定応力＋熱衝撃＋局所負荷	加工中・後工程で突然発生

「欠けを出さない」ために有効な考え方は、後の章でも詳しく扱いますが、ここでは要点だけ押さえます。

• エッジや穴入口は応力集中しやすい（設計・保持・条件で差が出る）
• 砥粒の実質切込みが増えると、脆性破壊側に寄りやすい
• 熱衝撃や局所温度上昇が、微小クラックの引き金になることがある

セラミックス加工の寸法精度（公差・反り）

結論として、セラミックス加工では「削れた」だけでは合格にならず、
公差・平面度・直角度・反りまで含めて安定させるのが難所です。

理由は、金属のように塑性変形で誤差を吸収しにくく、加工中の“わずかなズレ”がそのまま形状誤差として残りやすいからです。
さらに、条件が厳しいほど、工具の状態や熱の影響が結果に出やすくなります。

大事な情報として、「寸法が出ない」ときは原因が1つとは限りません。
代表的な“症状→疑うポイント”を整理すると、切り分けが速くなります。

症状	疑うポイント	補足
反り	保持応力／熱ムラ／材料の残留応力	固定の仕方で出方が変わる
平面度が出ない	機械剛性／振動／砥石状態	再現性のチェックが重要
寸法バラつき	工具摩耗／熱変位／固定ズレ	時間経過で傾向が出る

また、焼結を伴う部材では、焼結収縮や残留応力の影響が絡むことがあります。
ここは加工だけで解決できない場合もあるため、材料状態（焼結前/焼結後）を含めて設計・工程全体で考えるのが近道です。

固定・振動・熱の影響

結論として、セラミックス加工の難しさは「加工条件」だけでなく、固定・振動・熱で一気に増幅されます。

理由は、セラミックスは局所的な応力集中や温度差に弱く、わずかな振動や固定ムラが実質的な切込み増や熱衝撃につながりやすいからです。
特にセラミックスは熱を伝えにくい材料が多く、加工点に熱がこもると、表面だけでなく内部にダメージが残る可能性があります。

大事な情報として、固定・振動・熱は「どれか1つを良くすればOK」ではなく、バランスで効きます。
現場で押さえるべき観点を、まずはチェックリスト化しておくと便利です。

• 固定：強すぎる固定は応力集中、弱すぎる固定は振動増（どちらも欠けの要因）
• 振動：機械剛性・共振・工具状態で増え、面粗さ悪化やクラック誘発につながる
• 熱：局所温度上昇と温度差が、熱割れ・微小クラックの引き金になる

この章のまとめとして、セラミックス加工でトラブルが起きたときは、加工条件だけをいじる前に、「 固定・振動・熱」の3点を同時に点検するのが効果的です。次の章では、欠け・チッピング対策を「工具/砥石」「条件」「保持」の観点で、もう一段具体に整理していきます。

セラミックス加工の欠け・チッピング対策

結論として、セラミックス加工の欠け・チッピング対策は、 「工具（砥石）」「条件」「保持」の3点をセットで最適化することが最短ルートです。

理由は、欠けは1つの原因で起きるよりも、例えば「砥石が粗い＋切込みが深い＋固定が弱い」など、複数要因が重なった瞬間に出やすいからです。
生産技術の方は歩留まりと再現性、購買/調達の方は総コストと納期の安定化につながるため、ここは“現場で効く基本”として押さえる価値があります。

ここからは、研削を強みとする立場として、守秘義務に配慮しつつ「再現性を上げる考え方」を、工程ごとに整理します。

工具・砥石の選び方

結論として、欠けを減らしたい場合は、単に「硬い砥石」を選ぶのではなく、 砥粒・粒度・結合剤・砥石の“切れ味”の出方を合わせて考えるのが重要です。

理由は、セラミックスは硬脆材料のため、砥粒の当たり方が荒いと脆性破壊が優勢になり、チッピングにつながりやすいからです。
一方で、細かすぎれば能率が落ち、熱がこもって別の不良が増えることもあります。
つまり、砥石選定は“欠け・能率・熱”のバランス設計です。

大事な情報として、選定の観点を表で整理します。

観点	見るポイント	欠け対策としての狙い
砥粒種	ダイヤモンド等	高硬度材を安定して除去
粒度	粗い/細かい	細かいほど切込みを抑えやすい
結合剤	レジン/メタル/ビト等	切れ味の維持と熱の出方を調整
砥石の状態	目詰まり/目つぶれ	擦りが増えると欠け・熱が増えやすい

実務上のコツは、砥石選定を「形状を作る（荒加工）」と「面を作る（仕上げ）」で分けて考えることです。
欠けが問題になっているなら、仕上げ側で 砥粒1粒あたりの実質切込みを小さくする方向に設計すると改善しやすくなります。

条件設定（回転・送り・切込み）

結論として、欠け・チッピング対策の条件設計は、 「砥粒の切込みを深くしない」ことが基本です。

理由は、切込みが深くなるほど脆性破壊側（クラックが起点になって欠け落ちる）に寄りやすいからです。
一方で、極端に“なでるだけ”にすると、今度は擦りが増えて発熱し、熱衝撃や目詰まりが問題になることがあります。
つまり、条件は「欠け」と「熱」を同時に見ます。

大事な情報として、条件をいじる前に「どの現象が起きているか」を切り分けると、遠回りが減ります。

現象	起きがちな原因	まず試したい方向性
欠けが多い	実質切込み過大／振動	切込み・当たりの“荒さ”を抑える
面が焼ける/荒れる	擦り増／冷却不足／目詰まり	切れ味回復・冷却改善・条件再配分
バラつく	熱変位／工具状態変化	温度と砥石状態の安定化を優先

条件の考え方（概念）としては、次の順で見直すのが現場で効きます。

• まず振動を抑える（固定・機械・砥石状態を含む）
• 次に欠けを抑える方向へ（実質切込み・砥粒当たりの制御）
• 最後に熱を抑える（冷却・目詰まり対策・工程配分）

治具・保持のコツ

結論として、治具・保持は「欠け対策の本丸」になることが多いです。
なぜなら、固定が強すぎても弱すぎても欠けが増えるため、 “適正な支持”を作れるかどうかで結果が変わるからです。

理由として、固定ムラや局所的な締め付けは応力集中を生み、加工中の負荷変動でクラックの起点になります。
また、固定不足で微振動が出ると、砥粒の当たりが荒くなり、同じ条件でも欠けが急に増えることがあります。

大事な情報として、保持の見直しは「欠けの出方」を観察すると方向性が掴めます。

欠けの出方	疑うポイント	保持の改善イメージ
端部だけ欠ける	支持不足／応力集中	支持点の見直し・面当たり化
一定周期で欠ける	振動・共振	剛性アップ・固定方法変更
加工後に割れる	固定応力＋熱影響	締め付け見直し・熱ムラ低減

治具・保持は設備や形状で最適解が変わるため、ここでは“普遍的な考え方”を要点としてまとめます。

• 点で押さえるより、可能なら面で支える（局所応力を減らす）
• 薄物・細物は共振しやすいため、剛性・支持点を優先して設計する
• 固定力の強さより、固定の均一性を重視する

検査と再発防止

結論として、欠け・チッピング対策は「加工中に起きること」だけを見ても、再発を止めにくい場合があります。
再現性を上げるには、 検査で“傾向”を掴み、原因仮説を固定できる状態を作ることが重要です。

理由は、セラミックスの欠陥は外観で見えないケースもあり、加工条件の微小な差が結果に出るからです。
そのため、検査は合否判定だけでなく「次の改善につなげる情報」を残すほど効果が出ます。

大事な情報として、再発防止は「原因を一発で特定する」より、まず再現性のある切り分けを作る方が成功しやすいです。
次のような整理をしておくと、社内共有もしやすくなります。

見る項目	記録する理由	再発防止への効き方
欠けの位置・形状	起点が推定できる	保持/条件の仮説が立つ
砥石の状態	切れ味の変化が影響	同条件でも結果が変わる理由を説明できる
温度・冷却の状況	熱衝撃・熱ムラの疑い	割れ/クラックの再発を抑える

ここまでをまとめると、欠け・チッピング対策は「高価な設備」よりも、まずは “同じ結果が出る状態”を作ることが効きます。
次章では、材料別のポイント（アルミナ、ジルコニア、SiC、AlNなど）に触れながら、考え方をもう少し具体に落とし込みます。

材料別：セラミックス加工のポイント

結論として、セラミックス加工は「同じ加工法」でも、
材料が変わるだけで欠けやすさ・狙える面品位・必要な工程が大きく変わります。

理由は、材料ごとに硬さ・靭性（粘り強さ）・熱の伝わり方が異なり、研削時の除去が 脆性モード寄りになるか／延性モード寄りに寄せやすいかが変わるからです。

大事な情報として、材料ごとの「まず押さえるポイント」を俯瞰しておくと、工程設計や外注選定のミスが減ります。

材料	欠け・クラックの出やすさ（傾向）	研削での基本方針
アルミナ	出やすい（条件次第）	微細砥粒＋安定冷却で 面づくり
ジルコニア	比較的抑えやすい	延性側を狙いやすいが 熱には注意
炭化ケイ素 （SiC）	非常に出やすい	切込み管理が重要 （仕上げ工程設計が鍵）
窒化アルミ （AlN）	欠陥が性能に効きやすい	表面ダメージを浅く （仕上げ重視）
快削性 （マシナブル）	加工はしやすいが 欠けは要注意	切削主体＋必要に応じて 研削仕上げ

アルミナ（Al2O3）

結論として、アルミナは工業用セラミックスの代表格で、加工ニーズが多い一方、研削では 欠け・微小クラック対策が品質を左右しやすい材料です。

理由は、硬さが高く摩耗に強い反面、脆性破壊の影響を受けやすく、エッジや穴入口などでチッピングが出やすいからです。

大事な情報として、アルミナを研削で安定させるなら「荒取りと仕上げを分ける」発想が効きます。

• 荒加工：形状を作る（能率と熱の管理を重視）
• 仕上げ：欠けを抑えながら面を作る（微細砥粒・当たりの安定化）
• 端部：面取りやRで応力集中を避ける（設計・加工どちらでも効く）

ジルコニア（ZrO2）

結論として、ジルコニアはセラミックスの中では靭性が高い側に入り、欠けの面では比較的扱いやすいことがあります。

理由は、材料の“粘り”が相対的に大きく、同じ研削でも脆性破壊一辺倒になりにくいケースがあるためです。
臨界切込み深さが他材より大きめ（延性側を狙いやすい傾向）とされています。

大事な情報として、ジルコニアは欠けだけでなく「熱」の管理が重要になりやすい点を押さえると、結果が安定しやすくなります。

• 冷却：局所温度上昇を避ける（熱ムラが結果に出やすい）
• 仕上げ：面品位を上げたい場合は、研削条件を穏やかにしてダメージ層を浅く
• 評価：外観OKでも微小欠陥の影響がないかを確認（用途次第）

炭化ケイ素（SiC）

結論として、SiCは「非常に硬い」ため、研削では欠け・クラックが問題になりやすく、材料別の中でも難易度が上がりやすい材料です。

理由は、脆性モード側に寄りやすく、 延性モードに寄せるための“切込み管理”が極めてシビアになりやすいからです。

大事な情報として、SiCは「工程の組み立て」で結果が大きく変わります。
研削砥石メーカーの立場として強調したいのは、SiCほど 砥石仕様と仕上げ側の設計が効くという点です。

• 荒→中→仕上げを分け、仕上げは“当たりを細かく・安定させる”方向で設計
• 振動の影響を最小化（固定・機械剛性・バランス）
• 欠けの出る箇所（エッジ・穴入口）を前提に、面取り/Rや加工順序を見直す

窒化アルミ（AlN）

結論として、AlNは用途上「性能（例えば熱の逃げやすさ等）」が重視される材料で、加工では欠けの有無だけでなく、 表面ダメージを浅く抑えることが重要になりやすい材料です。

理由は、セラミックスの表層に残る微小クラックや加工変質が、用途によっては性能や信頼性に影響する可能性があるためです。
そのため「削れたか」より「どう削れたか（面の状態）」が効いてきます。

大事な情報として、AlNは仕上げ工程（研削条件・必要に応じて研磨）を丁寧に設計した方が、トータルで安定しやすいです。

• 仕上げは“欠陥を増やさない”方向（当たりを穏やかに、熱を溜めない）
• 欠けが出る部位（角・薄肉・穴）を前提に、保持と加工順序を見直す
• 外観だけでなく、用途に応じた検査観点を設定する

快削性セラミックス（マシナブル）

結論として、快削性セラミックス（マシナブル）は、セラミックスの中でも切削で形状を作りやすく、 試作や形状確認で選ばれやすい材料です。

理由は、一般的な硬脆材より“削りやすい設計”になっており、マシニングで加工の自由度を出しやすいからです。
一方で、用途・要求性能によっては他材（アルミナやSiCなど）ほどの特性を期待できない場合もあるため、材料選定の段階で目的を明確にしておく必要があります。

大事な情報として、快削性材は
「切削で形を作り、必要なところだけ研削で面を整える」といった組み合わせが有効です。

目的	向いている進め方	注意点
形状確認・試作	切削主体	エッジ欠けに注意
面品質が重要	切削＋研削（必要箇所）	要求面に応じて仕上げ工程を検討
欠陥を最小化	仕上げ条件を重視	条件・保持・冷却のセット最適

この章のまとめとして、材料別のポイントは「暗記」よりも、 欠けの出方と工程設計が結びついていると理解するのが実務的です。
次の章では、形状・用途別の加工事例（複雑形状、薄板・微細ピッチ、エッジ品質など）として、判断のイメージをさらに具体化していきます。

セラミックス加工の事例（形状・用途別）

結論として、セラミックス加工の「事例」は、成功パターンを覚えるよりも、 形状が要求する“加工の難所”を先に見抜くのが重要です。

理由は、セラミックスでは「欠け」「微小クラック」「熱影響」が見えにくく、形状によってリスクの出方が変わるからです。
生産技術の方は工程設計の精度が上がり、購買/調達の方は見積比較（工法・工程・検査の妥当性）がしやすくなります。

大事な情報として、ここでは「どの工法を選ぶか」ではなく、 どの工程で品質を作り込むかに焦点を当てて解説します。

複雑形状（溝・段・ポケット）

結論として、溝・段・ポケットのある複雑形状は、 「形状を作る工程」と「面・精度を作る工程」を分けると、欠けとコストのバランスが取りやすくなります。

理由は、複雑形状ほど工具の当たり方が変化し、局所的に負荷が上がって欠けやすいからです。
また、溝底・段差角・ポケット端など、応力集中しやすい箇所が増えます。

大事な情報として、形状要素ごとの“狙いどころ”を整理します。

形状要素	工程の考え方	欠け対策の要点
溝	形状加工→仕上げ研削	溝端のチッピング、工具の抜け際に注意
段差	基準面づくり→段差精度	角部はR/面取りの設計余地が効く
ポケット	荒取り→仕上げで面と直角度	底面の面品位とコーナー欠けが課題

実務で効くチェックポイントは次の通りです。

• 欠けやすい箇所（段差角、溝端、ポケット縁）を先に想定して工程順を組む
• 形状加工で無理をせず、最終精度・面は研削（必要なら研磨）で作る
• 治具は「加工中に条件が変わらない」ことを優先（固定ムラは欠けの起点になりやすい）

超精密切断（薄板・微細ピッチ）

結論として、薄板や微細ピッチの切断は、加工法よりも 「振動」「保持」「熱」の管理が品質を決めます。

理由は、薄いほどワークがたわみやすく、微細ピッチほど欠けが“製品不良として致命的”になりやすいからです。
切断面の品質だけでなく、切断の入口・出口で起きる欠け（端面の欠損）を抑える設計が重要になります。

大事な情報として、超精密切断で安定しやすい考え方を整理します。

• 保持：薄板は面支持でたわみ・共振を抑える（点支持は欠けの起点になりやすい）
• 条件：無理な一発切りより、工程分割で負荷変動を小さくする
• 冷却：局所温度上昇を避け、熱ムラによる割れリスクを下げる
• 工具：切断面の要求に合わせて“切れ味の安定”を優先する

購買/調達の観点では、見積の内訳に「保持方法」「切断後の端面仕上げ」「検査」が含まれているかを見ると、品質の作り込み度合いが判断しやすくなります。

バリ低減・エッジ品質

結論として、セラミックス加工で問題になるのは金属のような“バリ”より、 エッジ部の微小チッピングであることが多いです。

理由は、セラミックスが脆性破壊しやすく、角部・穴入口・加工の抜け際に欠けが集中しやすいからです。
そのため「エッジをどう作るか」を仕様として明確にすると、トラブルが減ります。

大事な情報として、エッジ品質の要求は“言葉”が曖昧になりがちです。
次のように指示すると、現場での合意が取りやすくなります。

要求の言い方	現場での解釈	仕様化のコツ
欠けなし	微小欠けもNGの可能性	観察倍率・判定基準を合わせる
面取りしてほしい	C面/R面の付与	C/Rの指示と、対象エッジの指定
端面をきれいに	切断面の粗さ・欠け低減	必要なら仕上げ工程（研削/研磨）を前提にする

エッジ品質を上げたいときの要点は次の通りです。

• 角部は応力集中しやすいので、可能なら面取り/Rを設計で用意する
• 加工順序で“抜け際の欠け”が変わるため、工程設計でリスクを逃がす
• 最終的なエッジの作り込みは、研削条件や必要に応じた研磨で安定しやすい

ミクロン精度の仕上げ

結論として、ミクロン精度の仕上げは「設備が高精度ならOK」ではなく、 工程全体で変動要因を消すことで達成しやすくなります。

理由は、セラミックスでは熱変位・振動・工具状態の変化が、寸法や面にそのまま出やすいからです。
特に研削では、工具（砥石）の切れ味が変わると、同じ条件でも仕上がりが変化することがあります。

大事な情報として、ミクロン精度を狙うときの“失敗しにくい進め方”を整理します。

• 工程分割：荒→中→仕上げで、仕上げは負荷変動を小さくする
• 熱管理：冷却と環境で温度差を抑え、熱ムラによる寸法変動を減らす
• 保持：加工中に姿勢が変わらないよう、剛性と均一性を優先する
• 測定：どのタイミングで何を測るかを決め、寸法の“流れ”を見える化する

精度が出ないときは、条件だけでなく振動と工具状態、そして熱を同時に点検すると、原因の切り分けが速くなります。

セラミックス加工の設計ポイント

結論として、セラミックス加工は「加工で何とかする」より、 図面段階で欠け・割れのリスクを減らす方が、品質とコストを両立しやすいです。

理由は、セラミックスが硬脆材料であり、形状が悪いと加工条件をどれだけ工夫しても欠けが止まりにくい箇所が出てしまうからです。

欠けを避ける形状（角・薄肉・小径穴）

結論として、欠けを避けるには、まず応力集中が起きる形状を減らすことが有効です。
特に「角」「薄肉」「小径穴」は、加工中も使用中も欠け・割れの起点になりやすい代表例です。

理由は、角部や薄肉部は力や振動が一点に集まりやすく、セラミックスは粘りで逃げないため、欠けとして表面に出やすいからです。
小径穴は、工具・砥石が入りにくい上に、入口・出口で欠けが出やすいという“形状の宿命”があります。

大事な情報として、設計時に見直しやすいポイントを整理します。

形状	失敗しやすい理由	設計での逃がし方
角 （鋭角）	応力集中・欠け起点になりやすい	面取り/C・Rで丸める
薄肉	たわみ・共振・固定ムラの影響が増える	肉厚の均一化・支持しやすい形状へ
小径穴	入口/出口欠け・工具制約	穴径・面取り・加工方向の検討

• 鋭角は「欠けない前提」にしない（仕様として丸めを入れる）
• 薄肉は“加工中の固定”を先に想像する（治具が作れない形は高リスク）
• 小径穴は「入口/出口の欠け」まで含めて要求を定義する

面取り・R指示の考え方

結論として、面取り・Rは「見た目を整える」だけでなく、セラミックスでは欠け・割れを避けるための設計要素です。

理由は、角部は応力集中が起きやすく、加工時の欠けだけでなく、搬送・組立・使用中の微小衝撃でも欠けやすいからです。
面取りやRを入れるだけで、欠けの出方が大きく変わることがあります。

大事な情報として、面取り・R指示は「どこを」「どれくらい」丸めるかが曖昧になりやすいので、図面では次の2点を明確にするとトラブルが減ります。

• 対象エッジの指定（全周か、一部か）
• 面取り/C・Rの値（必要なら公差や許容範囲も）

指示例	良い点	注意点
C面取り 指定箇所明記	加工・検査が 一致しやすい	“全周”と“局所”の 取り違えに注意
R 指定箇所明記	応力集中の 低減に効く	工具制約で工程が増える場合がある
“エッジ欠け無きこと”のみ	意図は伝わる	判定基準が割れやすい （倍率など）

公差・面粗さの現実的な設定

結論として、公差・面粗さは「厳しくすれば品質が上がる」ではなく、 工程（研削・研磨）の追加が必要になると理解して設定するのが安全です。

理由は、セラミックスでは微小欠陥やダメージ層を抑えながら精度・面を出す必要があり、仕上げ側の条件を穏やかにすると能率が下がり、工程数が増えやすいからです。
また、形状（薄肉、長尺、穴）によって実現難度が一気に変わります。

大事な情報として、図面で“やりがち”な落とし穴は「全箇所に同じ厳しい要求をかける」ことです。
機能に効く面・寸法だけを優先し、それ以外は現実的な要求にすることで、コストと納期の最適化につながります。

• 機能面：公差・面粗さを優先（必要なら研磨まで含める）
• 非機能面：過剰品質を避ける（工程追加を減らす）
• 検査：どの面をどう測るか（基準面、測定方法）まで想定するとブレが減る

焼結収縮を見込む寸法設計

結論として、焼結を前提とする部材では、最終寸法を加工だけで作ろうとせず、焼結収縮を見込んだ寸法設計が必要です。

理由は、焼結によって寸法が変化しうるため、焼結前にいくら精密に作っても、焼結後に“狙い寸法から外れる”ことが起こり得るからです。
また、焼結後は硬度が上がるため、後加工（研削・研磨）が難しく、コストも上がりやすくなります。

大事な情報として、焼結前・焼結後で「何をどこまで作り込むか」を分けると、工程設計が安定します。

工程段階	狙い	図面/仕様で意識したい点
焼結前	形状の下地づくり	収縮後の仕上げ代を確保
焼結後	精度・面の作り込み	機能面だけを重点的に仕上げる
検査	合否＋傾向把握	基準面・測定方法の整合

図面で失敗しないコツは、最初から「焼結後にどこを仕上げるか（＝加工の勝負面）」を明確にしておくことです。
これにより、過剰な公差指定や工程の迷いが減り、品質とコストの両立がしやすくなります。

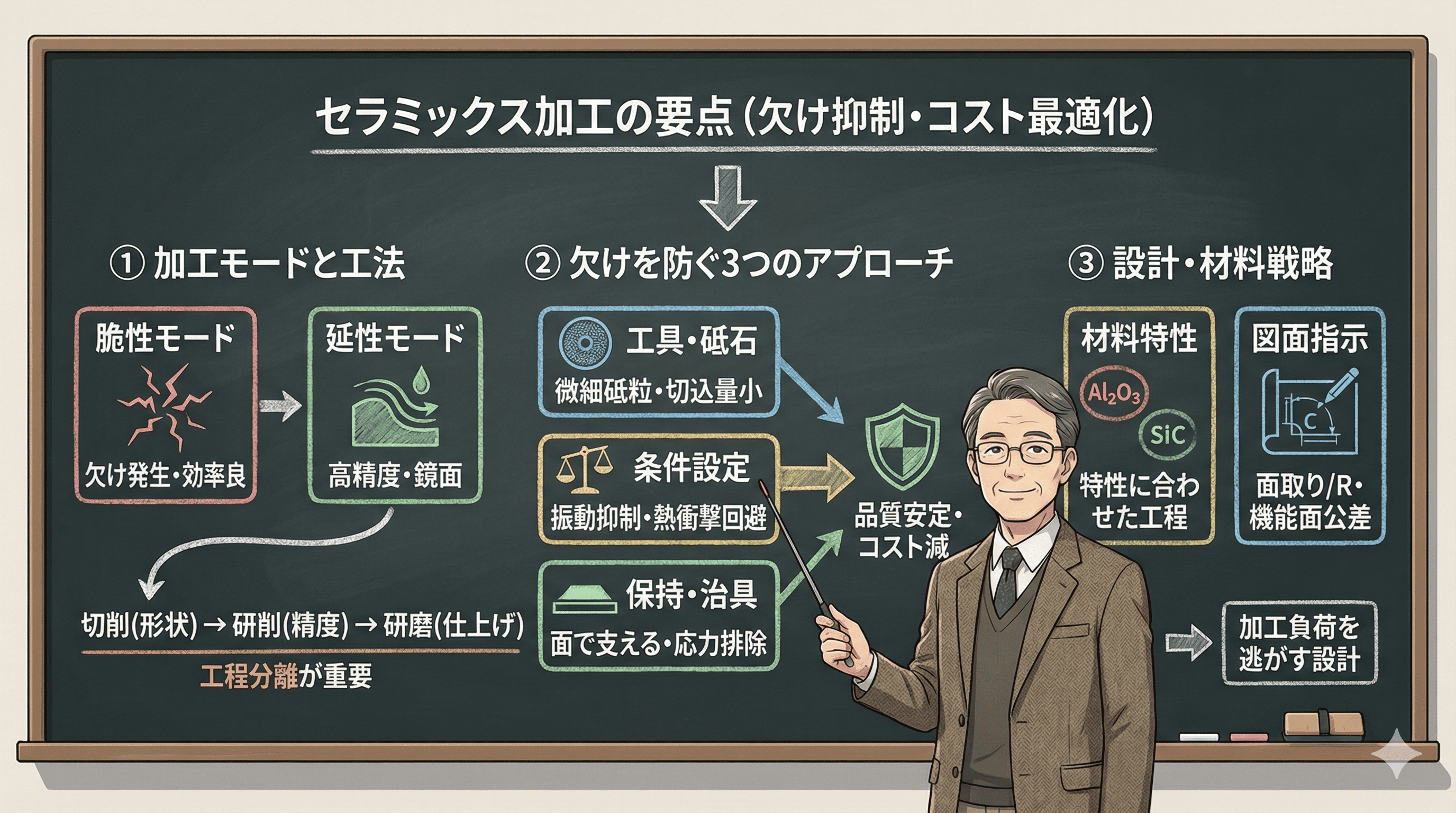

まとめ：セラミックス加工で押さえるべき要点

結論として、セラミックス加工は「難しいから専門業者に任せる」で終わらせるより、 押さえるべき要点を図面・工程・検査に落とすことで、品質・コスト・納期の安定に近づきます。

理由は、セラミックスが硬脆材料で、欠けや微小クラックなど“見えにくい不良”が結果を左右しやすいからです。
ここでは、この記事全体の内容を「明日から使える判断軸」として短く整理します。

セラミックス加工は「工法選定→条件→仕上げ」の順で決まる

結論として、セラミックス加工は工法選定が先、次に条件、最後に仕上げ（研削・研磨）で品質が決まります。

理由は、工法が合っていないと条件調整でカバーできる範囲が小さく、仕上げ工程も成立しにくいからです。
逆に、最初に工法と工程を正しく組み立てておけば、条件は「微調整」で済み、再現性が上がります。

大事な情報として、迷ったときは次の順で整理すると判断が速くなります。

• 最優先は何か（形状、精度、面粗さ、欠け許容、コスト、納期）
• 形状を作る工程と、面・精度を作る工程を分けられるか
• 最終的に必要な仕上げ（研削のみか、研磨まで必要か）

セラミックス加工は欠け対策が品質とコストを左右する

結論として、セラミックス加工で最も効くのは欠け（チッピング）対策です。
欠けが出ると、手直し・再加工・検査強化・歩留まり悪化につながり、トータルコストが跳ね上がりやすくなります。

理由は、欠けは表面に現れやすいだけでなく、微小クラックとして潜んで後で問題化することもあるためです。
そのため、欠け対策は「品質」だけでなく「コスト」と「納期」の安定化にも直結します。

大事な情報として、欠け対策は次の3点をセットで見るのが基本です。

観点	見るポイント	狙い
工具・砥石	砥粒・粒度・切れ味の維持	当たりを細かく安定させる
条件	回転・送り・切込みの配分	実質切込みを過大にしない
保持	固定ムラ・振動・剛性	負荷変動を減らす

セラミックス加工は材料特性（Al2O3/SiC等）で最適解が変わる

結論として、セラミックス加工は材料が変わると“正解”も変わります。
同じ図面でも、材質がAl2O3なのかSiCなのかで、欠けやすさ・必要工程・見積の構成が変わり得ます。

理由は、材料ごとに硬さ・靭性・熱特性が違い、加工中の除去のされ方（欠けやすさ、ダメージの入りやすさ）が変わるからです。

大事な情報として、材質が決まっている場合は、少なくとも次の項目を先に共有しておくと、工程設計や見積の精度が上がります。

• 材質とグレード（同じ名称でも性質差がある場合がある）
• 機能面（重要面）と非機能面の区分
• 欠け許容の考え方（エッジ、穴入口、外観など）

最後に、セラミックス加工は「どの工法で、どこで品質を作り込むか」を整理できると、難易度が一段下がります。
もし具体的な図面や、欠けが出て困っている形状（角・薄肉・小径穴など）がある場合は、公開できる範囲で条件や状況を整理するだけでも、改善の方向性が見えやすくなります。

よくある質問（FAQ）

セラミックス加工は「切削だけ」で完結できますか？

結論として、形状や要求精度によっては切削（マシニング）だけで完結できる場合もありますが、 エッジ品質・面粗さ・ミクロン精度が重要になるほど、研削や研磨（ラッピング/ポリシング）が必要になりやすいです。
「形を作る工程」と「品質を作る仕上げ工程」を分けて考えると
判断しやすくなります。

欠け（チッピング）はゼロにできますか？

結論として、要求や形状によっては「ゼロ」を目標にできますが、一般論としては “ゼロ保証”の表現は難しく、
代わりに「どのエッジを」「どの程度まで」「どう判定するか」を仕様化する方が現実的です。
欠けは発生メカニズムが複合要因になりやすく、判定基準が曖昧だと、合否の認識ズレが起きやすくなります。

研削と研磨（ラッピング/ポリシング）は何が違いますか？

結論として、研削は「寸法・形状・面を作る」工程で、研磨は「表面の微細な凹凸や加工ダメージをさらに整える」工程です。
面品位が厳しいほど、研削だけで終わらず、研磨を組み合わせて品質を作り込むケースが増えます。

工程	主な役割	向いている要求
研削	寸法・形状・面を作る	公差、平面度、直角度、基準面づくり
研磨	表面をさらに整える	鏡面、微小欠陥リスク低減、面品位の追い込み
組み合わせ	工程で品質を作り込む	高精度＋高品位が同時に必要

図面で「重要面（機能面）」はどう伝えるのが良いですか？

結論として、重要面が分かると、工程（どこで精度・面を作るか）を正しく組みやすくなり、結果としてコストと納期も安定しやすくなります。
重要面が不明確な場合、全体を過剰品質に寄せるか、逆に重要面の作り込みが不足するか、どちらかのリスクが増えます。

• 基準面（測定の起点になる面）を明確にする
• 機能に効く面・寸法だけ、公差や面粗さを優先指定する
• 欠けが許容できないエッジ（穴入口・合わせ面など）を特定する

見積・相談のときに、何を準備すれば良いですか？

結論として、セラミックス加工は材料特性と品質要求で工程が変わるため、最初に「前提情報」が揃っているほど、見積もりと工程提案が精度良く進みます。

準備する情報	なぜ必要か	ポイント
材質（Al2O3/SiC/AlN等）とグレード	最適工法・欠けリスクが変わる	材料名だけでなく可能なら規格/グレードも
図面（重要面の明示）	工程設計と検査設計が決まる	基準面・合わせ面・欠けNG箇所を指定
数量・納期希望	工程の組み方が変わる	試作か量産かも合わせて

問い合わせ・相談前のチェックリスト

結論として、次のチェックリストを埋めるだけで、セラミックス加工の相談はスムーズになります。
「どこで品質を作り込みたいか」が整理できるため、行き違いが減りやすくなります。

• 材質：Al2O3 / ZrO2 / SiC / AlN / マシナブル など
• 形状の難所：角・薄肉・小径穴・溝・段差の有無
• 重要面：合わせ面、摺動面、気密面、光学面など（該当があれば）
• 要求品質：公差、面粗さ、エッジ欠けの許容、外観基準
• 検査：どこをどう測るか（基準面、測定方向、判定の考え方）

このチェックができていれば、工法選定から仕上げ工程までの提案が具体化しやすく、結果として品質とコストのバランスを取りやすくなります。
