ダイヤモンドホイールとは？基礎知識と特徴

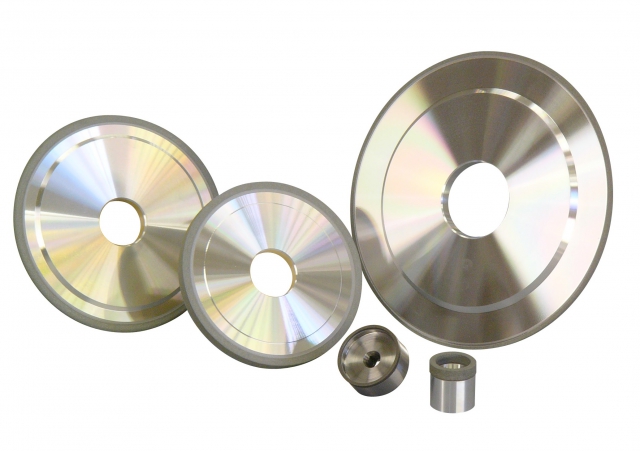

ダイヤモンドホイールとは？

ダイヤモンドホイールとは、人工または天然ダイヤモンド粒子を使用した研削工具のことです。
超硬合金やセラミック、石英ガラスなど、非常に硬い素材の加工に適しており、一般的な砥石では難しい高精度加工を実現します。
高硬度・高耐摩耗性を活かし、長期間にわたる安定した加工が可能です。

ダイヤモンドホイールの特性とは

ダイヤモンドホイールの最大の特性は「硬度」と「耐摩耗性」です。
モース硬度10という最高クラスの硬さを持つため、非常に硬い素材も効率よく加工できます。
また、熱伝導性が高いため、加工熱による対象物へのダメージを抑えられるのも大きな特長です。

特性	メリット	注意点
硬度が高い	超硬素材も効率よく研削可能	鉄と反応し劣化するため鉄系素材には不向き
耐摩耗性が高い	長寿命でコストパフォーマンスが高い	適切なドレッシングが必要
熱伝導性が高い	加工精度を維持しやすい	冷却水の適正使用が必要

ダイヤモンドホイールとCBNホイールの違い

ダイヤモンドホイールとCBNホイールは、素材に合わせた使い分けが重要です。
ダイヤモンドホイールは非鉄金属（超硬合金・セラミックなど）に適しており、鉄系素材に対しては不向きです。
一方、CBNホイールは鉄を含む鋼材の加工に最適です。
鉄と反応してダイヤモンドが劣化するため、鉄系素材にはCBNが推奨されます。

ダイヤモンドホイールと一般砥石の違い

ダイヤモンドホイールと一般砥石（WA砥石・GC砥石など）では、耐久性・加工対象が大きく異なります。
一般砥石は鉄や柔らかい金属向きで、価格は安価ですが、摩耗が早く交換頻度が高いのが難点です。
ダイヤモンドホイールは初期コストは高いものの、長期間にわたる高精度な加工が可能なため、トータルコストで優れています。

比較項目	一般砥石	ダイヤモンドホイール
加工対象	鉄系素材	非鉄・超硬素材
耐久性	摩耗が早い	長寿命
コスト	初期費用は安価	初期費用は高いが長期コスパ良好

ダイヤモンドホイールの構成と種類

ダイヤモンドホイールは、単にダイヤモンド粒子を固めただけの工具ではありません。
「ダイヤモンド粒子」「ボンド（結合剤）」「基盤（ボディ）」の3つの要素が組み合わさることで、目的に応じた最適な研削性能が発揮されます。

ダイヤモンドホイールの構成要素

ダイヤモンドホイールは、次の3要素で構成されています。

構成要素	役割
ダイヤモンド粒子	研削・切削を行う主役素材
ボンド（結合剤）	ダイヤモンド粒子を固定し、耐久性や特性を左右
基盤（ボディ）	ホイール形状を支える骨格部分

バランスよく設計されたこの3要素が、高精度かつ高効率な研削加工を支えています。

ボンド種類別ダイヤモンドホイールの特徴

ダイヤモンドホイールの研削性能は、どの「ボンド」を選ぶかによって大きく左右されます。

ボンド種類	特徴	適した用途
レジンボンド	柔軟性が高く仕上げ性に優れる	きれいな面粗さが必要な加工
メタルボンド	耐摩耗性に優れ重研削に強い	荒加工・大型部材研削
ビトリファイドボンド	気孔率が高く、切れ味が優れる	ダイヤモンド工具・CBN工具・ウェハなどの研削
電着（メッキ）	切れ味重視でダイヤが高密度	特殊形状品・薄刃切削

用途に応じたボンド選びが、作業効率と仕上がりを大きく左右します。

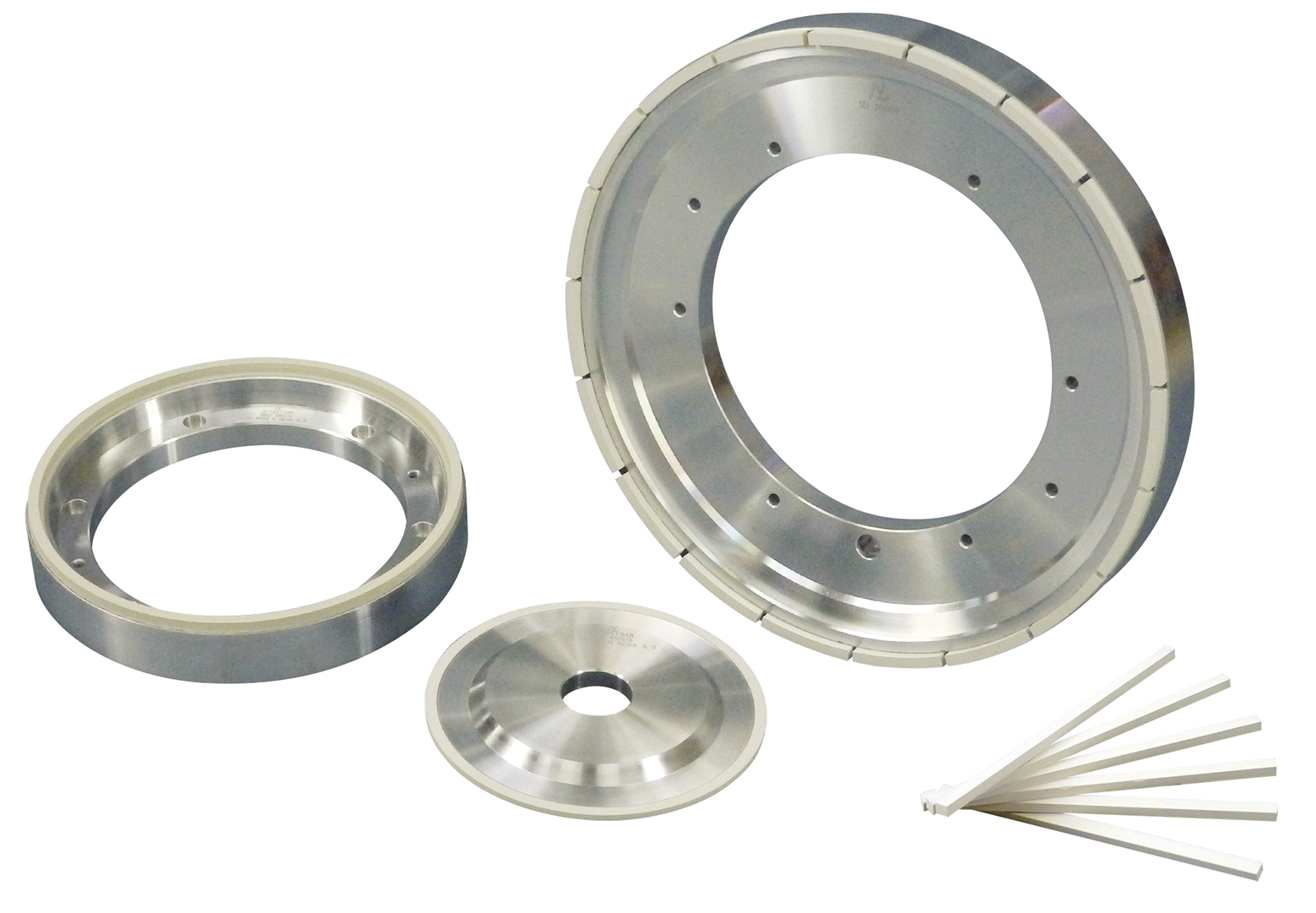

レジン・メタル・ビトリファイド・電着ホイールとは

各ボンドタイプの特徴をさらに詳しく見てみましょう。
・レジンボンドホイールは柔軟性が高く、微細な仕上げ加工に向いています。
・メタルボンドホイールは耐久性に優れ、重研削や長時間加工に強みを発揮します。
・ビトリファイドボンドホイールは冷却性が高く、切れ味が優れるため、ダイヤモンド工具やCBN工具、ウェハなどの研削に最適です。
・電着ホイールは切れ味が鋭く、特殊形状品や薄刃部品の加工に適しています。

ダイヤモンドホイールの用途と対象素材

ダイヤモンドホイールは、非常に硬い素材の高精度加工に欠かせない工具です。
特に、超硬合金、ダイヤモンド・CBN焼結体、セラミック、石英ガラス、CFRP（炭素繊維強化樹脂）など、一般的な砥石では加工が難しいワークに対して優れた効果を発揮します。
さまざまな業界で活躍しており、用途は非常に広範囲にわたります。

ダイヤモンドホイールが活躍する業界

ダイヤモンドホイールは、以下の業界で広く利用されています。
・半導体製造（ウェハ加工、半導体部品の精密研削）
・自動車部品製造（超硬部品、セラミック部品の加工）
・精密機器製造（センサー部材、モーター材料の加工）
・航空・宇宙産業（高耐熱合金、CFRP部材の加工）
・医療機器製造（人工関節、歯科用部材の微細加工）
高精度・高耐久性が求められる分野で、ダイヤモンドホイールは欠かせない存在です。

加工できる素材例（超硬・焼結体・セラミックなど）

ダイヤモンドホイールが得意とする主な加工対象素材は次の通りです。

素材名	特徴	用途例
超硬合金	非常に硬く摩耗に強い	切削工具、金型部品
ダイヤモンド・CBN焼結体	超高硬度で耐摩耗性に優れる	切削工具
セラミック	耐熱性・耐摩耗性に優れる	絶縁部材、精密部品
石英ガラス	熱膨張が少なく高精度	光学部品、半導体製造装置
CFRP（炭素繊維強化樹脂）	軽量で高強度	航空機部品、レーシングカー部品

求められる加工精度と特徴

ダイヤモンドホイールが選ばれる理由は、非常に高い加工精度と信頼性にあります。
特に以下のポイントが評価されています。
・ミクロン単位の寸法精度を確保
・滑らかな加工面を実現しクラックを抑制
・高速加工時でも寸法安定性を維持
耐摩耗性と寸法安定性を両立するダイヤモンドホイールは、最先端加工に不可欠です。

ダイヤモンドホイールの選び方と購入ポイント

ダイヤモンドホイールを選ぶ際は、加工目的や対象素材に応じた仕様選定が重要です。
適切なホイールを選べば、加工効率の向上やコスト削減に直結します。

用途別ダイヤモンドホイールの選び方

まずは、どのような加工を行うのかを明確にしましょう。
用途に応じた選び方のポイントは次の通りです。
・微細仕上げ加工：レジンボンドホイールを選択
・荒加工や重研削：メタルボンドホイールを選択
・高精度・高冷却性を求める場合：ビトリファイドボンドホイールを選択
・特殊形状部品や薄刃部品：電着ホイールを選択
加工対象や仕上がりに応じて、最適なボンド・粒度・形状を選びましょう。

仕様表示の見方とポイント

ダイヤモンドホイールの仕様表示には、性能を決定づける重要な情報が記載されています。
主な確認ポイントは次の通りです。
・粒度（#○○）：粒の大きさを表し、#数が小さいほど粗く、大きいほど細かい
・結合度（A～Z）：ホイールの硬さ（ボンドが粒子を保持する強さ）を表し、Aが最も軟らかく、Zが最も硬い
・集中度（C○○）：ダイヤモンド粒子の含有率を示す
・結合剤（ボンド種類）：レジン、メタル、ビトリファイド、電着など
・形状記号：ホイールの外形や形状タイプを表す
仕様の理解が適正なホイール選定に直結し、加工品質を大きく左右します。

価格帯とコスパ重視の選定方法

ダイヤモンドホイールは初期費用が高めですが、長期的な視点で選定することが重要です。
・初期費用だけでなく、耐久性（寿命）も考慮して選ぶ
・加工効率向上による生産性アップ効果も加味する
・適材適所のホイール選択で、トータルコスト削減を目指す
単なる購入コストではなく「総合的なコストパフォーマンス」を重視することがカギです。

ダイヤモンドホイール導入のメリット

ダイヤモンドホイールを導入することで、加工現場にさまざまなメリットをもたらします。
特に、加工品質の向上とコスト削減の両立を実現できる点が大きな魅力です。

加工精度アップによる信頼向上

ダイヤモンドホイールを使用することで、以下のように加工精度が飛躍的に向上します。
・寸法精度がミクロン単位で安定する
・加工面が滑らかで、仕上がり品質が格段に向上
・クラックや欠けなどの不良率が低減
結果として、製品品質が向上し、顧客や取引先からの信頼を高めることができます。
「高品質な製品＝信頼の積み重ね」につながるため、競争力も強化できます。

生産性向上とコスト削減効果

ダイヤモンドホイールには、生産効率を高める力もあります。
・高い耐摩耗性により、交換頻度が大幅に減少
・加工スピードアップによる生産性向上
・廃棄率の低減により、材料コストも削減
加工時間短縮・品質向上・コストダウンという三拍子が揃い、導入効果は非常に高いです。

ダイヤモンドホイールならニートレックスにお任せください

株式会社ニートレックスは、1934年創業以来、90年以上にわたり研削工具一筋で歩んできた専門メーカーです。
ダイヤモンドホイール・CBNホイールを中心に、4万4千種以上の豊富な製品ラインナップを取り揃えています。
・完全受注生産により、お客様ごとの加工内容・設備に最適化した製品をご提案
・特殊形状や難削材対応など、他社では難しいニーズにも柔軟に対応
・長年の実績と信頼に基づく、精度・耐久性ともに高い製品品質
加工に関するお悩みやご要望があれば、ぜひお気軽にご相談ください。
「困難な加工を可能にする」研削工具を、ニートレックスが全力でサポートいたします。
