ダイヤモンドドレッサーとは
この記事の著者
氏名：名倉 惇史（なぐら あつし）
肩書：営業技術部 係長
業界経験：研削加工向け営業技術9年
得意分野：自動車・航空機部品・工具関連の加工への提案
外部発信：アペルザTV 登壇
ダイヤモンドドレッサーは、研削盤で使用する砥石の外周や表面に発生する
目詰まり・目こぼれ・平坦摩耗を修正する専用の工具です。
先端に工業用の人工ダイヤモンドが取り付けられており、非常に高い硬度を利用して、
砥石の切れ味を回復させる「目立て」と、削れて変形した砥石を本来の形に戻す「ツルーイング」を同時に行えます。
砥石は繰り返し使用することで摩耗や目詰まりが進行し、加工精度や作業効率が低下していきます。
ダイヤモンドドレッサーを用いることで、砥石を
常に均一で適正な状態に整え、
高精度な研削加工を安定して維持することができます。
ダイヤモンドドレッサーの基本構造と役割
ダイヤモンドドレッサーは主に「ホルダー部分」と「ダイヤモンドチップ部分」で構成されます。
ダイヤモンドは人工的に合成されたものが多く、砥石よりはるかに硬いため、効率的に目詰まりを除去し、形状を修正できます。
ホルダーの角度や位置を調整することで、砥石表面の均一な目立てやツルーイングが可能です。
特に角柱型や単石型は取り付けが簡単で、安定した作業がしやすいのが特徴です。
他のドレッサーとの違い
ダイヤモンドドレッサーは、硬度や精度が非常に高いことから、砥石の
形状修正（ツルーイング）と
目詰まり除去（目立て）を同時に行えるのが大きな特長です。
一方で、他にも用途に応じて異なる種類のドレッサーが存在します。
ハンチントンドレッサは、両頭グラインダーや汎用研削盤で使用される工具で、砥石の目立てや形状修正に適しています。砥石に当てながら回転させることで、摩耗した表面を整える仕組みです。

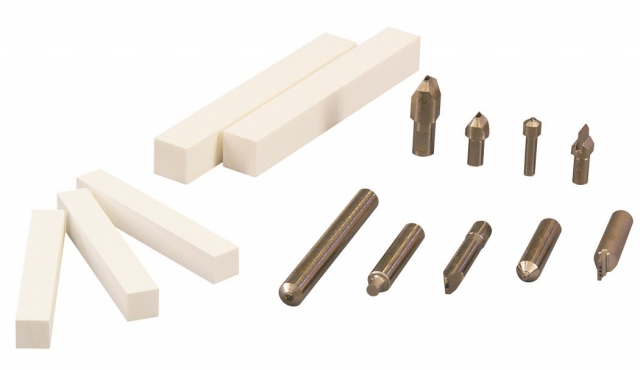

WAスティックは、CBNホイールやダイヤモンドホイールといった超砥粒ホイールに使用され、目詰まりを除去するだけでなく、
表面をドレッシングして切れ味を復元する役割も担います。特に超砥粒砥石のメンテナンスでは、WAスティックを活用することで精度を保つことができます。
このように、それぞれのドレッサーは対応する砥石の種類や目的が異なるため、用途に応じて適切な工具を選ぶことが重要です。
ダイヤモンドドレッサーの種類
ダイヤモンドドレッサーにはいくつかの種類があり、それぞれの構造や特性が異なります。
代表的なものとして単石ドレッサー、多石ドレッサー、ロータリードレッサーがあり、用途や求める加工精度に合わせて使い分けられます。
種類を正しく理解し、適切に選定することで砥石の寿命を延ばし、安定した加工品質を実現できます。
単石・多石・ロータリードレッサーの特徴

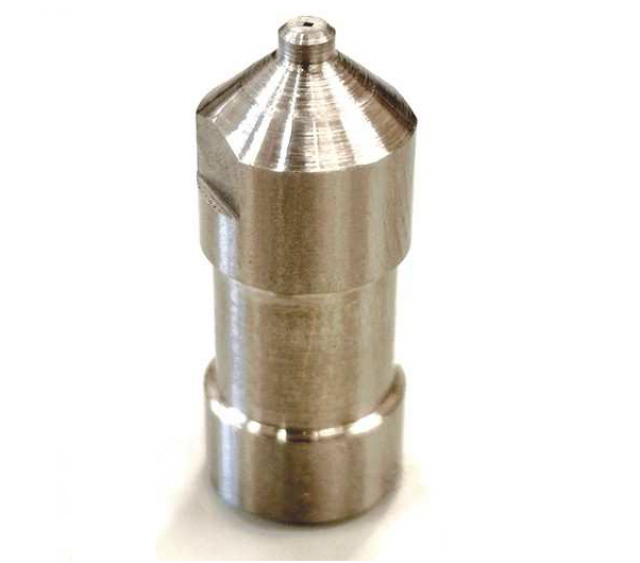

単石ドレッサーは先端に1つのダイヤモンドが付いており、主に一般砥石のドレッシングに使用されます。
一点で砥石に接触するため、繊細な仕上げや細かな形状修正が可能です。ただし、ダイヤモンドが摩耗すると切れ味が低下し、ドレッシング性能が落ちるデメリットがあります。
多石ドレッサーは複数のダイヤモンド粒を配置しているため、単石よりも当たりが広く、作業が安定しやすい特徴があります。
特に角柱タイプの場合は、一度取り付けたら使い終わるまで回転させずに同じ面を使い続けられるため、切れ味が一定に保たれやすいのが利点です。
生産性が求められる現場や、比較的大きな砥石の整形に有効です。
ロータリードレッサーは砥石に接触する部分が回転しながらドレッシングを行います。
総型（成形）タイプは形状修正の精度が非常に高く、複雑な砥石形状を安定して再現するのに適しています。
また、ボンドタイプのロータリードレッサーはCBNホイールのツルーイングに使用されることが多く、超砥粒砥石のメンテナンスに活用されています。
ロータリードレッサーは形状再現性と安定性を両立したいときに最適です。
- 単石ドレッサー：繊細な仕上げに適するが、摩耗で切れ味低下する
- 多石ドレッサー：角柱タイプは取り付け後もそのまま使え切れ味が一定
- ロータリードレッサー：総型タイプは高精度形状修正、ボンドタイプはCBNホイールに最適
単石・多石・ロータリードレッサーは、それぞれ仕上げ精度、作業安定性、形状再現性など特長が大きく異なります。
用途や砥石の種類に応じて、最適なタイプを選ぶことが加工品質と効率の向上につながります。
用途別の使い分け
砥石の種類や生産条件によって、どのドレッサーが最適かは異なります。
一般的な平面研削や簡易な形状修正なら単石ドレッサーで十分対応できます。
量産で砥石の摩耗が激しい現場では、多石ドレッサーの方が安定して長く使えます。
また、複雑な形状の連続再現が必要な場合や、自動化ラインではロータリードレッサーが適しています。
下記に特徴を簡単にまとめました。
| 種類 |
特長 |
適した用途 |
| 単石 |
高精度・一点当たり |
仕上げ加工・小型砥石 |
| 多石 |
安定性・角柱は切れ味が一定 |
量産・大型砥石 |
| ロータリー |
高再現性・総型やCBN対応 |
複雑形状・量産ライン |
それぞれのドレッサーには特有の強みがあり、作業内容や生産性の要求レベルに合わせて使い分けることが重要です。適切な種類を選ぶことで、加工精度を高め、砥石の寿命を延ばすことができます
ダイヤモンドドレッサーの比較ポイント
ダイヤモンドドレッサーを選ぶ際は、サイズや形状など多くの要素を比較する必要があります。
これらの条件が適切に合っていないと、加工精度や工具の寿命に影響を与えてしまいます。
ここでは、選定時に押さえておきたい主要な比較ポイントを解説します。
サイズ・形状の選び方
ダイヤモンドドレッサーの選び方で特に重要なのが、先端のサイズと形状です。
- サイズ：ダイヤモンドのサイズは耐久性やドレッシング性能に直結します。大きいほど寿命が長く安定しやすいですが、小さいサイズは切れ味が良く、目立て性能が高まるというメリットもあります。
- 形状：先端形状には尖ったものや平らなものがあり、加工精度や砥石への当たり方が異なります。
たとえば、ポイントドレッサは一点で接触し細かな修正に適しており、フォーミングドレッサは複雑な輪郭を整形する用途に使われます。
砥石の種類や加工内容に応じて適切な仕様を選ぶことで、工具寿命の延長や仕上がり精度の安定化につながります。
選定の際は加工対象と生産条件を正しく把握することが大切です。
メーカーごとの特長と比較
ダイヤモンドドレッサーはメーカーによって製造方針や対応範囲が異なります。
大きく分けると、標準品を中心に扱うメーカーと、オーダーメイド対応を主体とするメーカーの2つに分かれます。
- 標準品メーカー：規格化されたラインナップを揃えており、納期が早くコストも抑えやすい傾向があります。ただし、使用環境に合わせた細かなカスタマイズには制約がある場合があります。
- オーダーメイド対応メーカー：砥石や生産条件に合わせた特注設計を得意としており、砥石とセットで適正条件を提案してもらえる場合が多いです。複雑な形状や特殊な用途に適しています。
| メーカータイプ |
特長 |
適したケース |
| 標準品メーカー |
規格品中心・コスト抑制 |
汎用的な研削作業 |
| オーダーメイド対応メーカー |
特注設計・条件提案 |
特殊形状や量産ライン |
ニートレックスはオーダーメイド対応を主体としており、既存設備や加工条件に合わせて最適なドレッサーを提案しています。
さらに、ドレス条件も含めて総合的にサポートできるため、加工の安定性や品質向上を目指す現場で活用されています。
それぞれの特長を踏まえ、自社に合うメーカーを選ぶことが重要です。
ダイヤモンドドレッサーの選び方
ダイヤモンドドレッサーは用途や加工条件によって最適な仕様が大きく異なります。
適切に選定することで、加工品質を高め、ドレッサーや砥石の寿命を延ばすことが可能です。
ここでは、用途や導入時に押さえておくべき基準と確認ポイントを解説します。
用途に合わせた選定基準
選定の第一歩は、「どのような加工に使うか」を明確にすることです。
用途に応じて重視すべき基準が変わります。
- 一般研削用：単石ドレッサーや多石ドレッサーが多く使われます。精度とコストのバランスを重視。
- 高精度形状修正：総型ロータリードレッサーやフォーミングドレッサーが適しています。
- 超砥粒砥石のメンテナンス：ボンドタイプのロータリードレッサーやWAスティックの併用を検討します。
作業内容や設備環境に応じて、適切なタイプを選ぶことが重要です。
選定の際は砥石の種類と仕上げ精度を明確にするのがポイントです。
購入時に確認すべきポイント
ダイヤモンドドレッサーを購入する際は、価格や納期だけでなく、仕様や使い勝手も事前に確認しておく必要があります。
以下の項目をチェックすることで、導入後のトラブルを防げます。
| 確認ポイント |
内容 |
| 適合性 |
砥石や設備との相性、推奨使用条件を確認 |
| 耐久性 |
摩耗寿命や再研磨の可否 |
| サポート体制 |
ドレス条件やメンテナンスの相談ができるか |
ニートレックスでは、選定から導入後のフォローまで一貫してサポートが可能です。
安心して使い続けるためにも、これらのポイントを事前に把握することが大切です。
ダイヤモンドドレッサーの使い方と技術
ダイヤモンドドレッサーを効果的に使用するためには、正しい取り付けや作業方法を理解することが重要です。
ここでは基本的な使い方と、加工精度を保つためのポイントを解説します。
取り付け方法と切込み量の目安
ダイヤモンドドレッサーは取り付け角度や位置が加工精度に大きく影響します。
一般的には砥石中心線に対して5〜15度程度の角度をつけ、切れ刃が均等に当たるようにセットします。
- 取り付け角度：ダイヤモンドの摩耗を分散させるため、適切な角度を維持する
- 切込み量：0.01〜0.03mmが目安。深すぎると砥石やドレッサーが損傷する恐れがあります
- 送り速度：以下の計算式で求めます
ドレッシング送り速度の計算方法
| ステップ |
式 |
| 平均砥粒径 (µm) |
15000 ÷ 粒度 |
| 1回転当たり送り速度 (mm/rev) |
平均砥粒径 × ドレス係数 k ÷ 1000 |
| ドレス送り速度 (mm/min) |
1回転当たり送り速度 × 砥石回転数 (rpm) |
ドレス係数 k は粗加工の場合はおおよそ1/2、仕上げ加工の場合は1/5を目安とし、目的の面粗さに応じてこの範囲内で選定します。
ドレス送り速度計算ツール
ドレッシング作業の手順とコツ
ドレッシングは砥石の形状修正（ツルーイング）と目立てを同時に行う重要な工程です。
基本的な手順は以下の通りです。
| 手順 |
ポイント |
| 1. 切込み |
目安の切込み量で段階的に進める |
| 2. ドレッシング |
一定速度でドレッサーを移動させる |
| 3. 状態確認 |
仕上がりを確認し必要に応じ再作業 |
作業中は一気に削ろうとせず、少量ずつ切り込むのがコツです。
メンテナンスと長持ちさせる方法
ダイヤモンドドレッサーは正しいメンテナンスで寿命を大きく延ばせます。
- 使用後は付着した砥粒や汚れをブラシやエアブローで除去する
- 保管時は湿気を避けて乾燥した場所に置く
- 摩耗が進んだら面を変える、または交換を検討する
日常的な点検と清掃がトラブル防止につながります。
よくある質問とトラブル対策
ダイヤモンドドレッサーを使用する中で、仕上がりの不具合やトラブルが起こることがあります。
ここでは、よくある質問や対処法、作業時の注意点についてまとめます。
仕上がりが悪いときの原因
加工面の仕上がりが不均一になったり、粗くなる場合は原因を特定して改善することが大切です。
主な原因と対策は以下の通りです。
| 原因 |
具体例 |
対策 |
| ドレッサーの摩耗 |
ダイヤモンドが丸く摩耗している |
角度や接触面を変更・新品交換 |
| 切込み量が不適切 |
切込みが深すぎる、または浅すぎる |
目安の切込みに調整 |
| 砥石の目詰まり |
砥粒が脱落せず目が埋まっている |
ドレス量が不足している可能性があるため、ドレス条件を見直す |
異常があれば早めに点検・メンテナンスを行いましょう。
作業中の注意点と安全対策
ドレッシング作業は切削粉の飛散や接触事故などリスクも伴います。
安全に作業するために以下のポイントを守りましょう。
- 作業前にドレッサーの取り付け状態を確認する
- 保護メガネを着用する
- 研削液を適切に使用し熱の発生を抑える
- ドレッサーに急激な衝撃を加えない
- 作業中は無理に負荷をかけず安定した動きを心がける
作業の基本を守ることでトラブルの多くは未然に防ぐことができます。
まとめ
ここまで、ダイヤモンドドレッサーの種類や選び方、使い方について詳しく解説してきました。
最後に、最適な製品を選び、効率的に活用するためのポイントを整理します。
最適なダイヤモンドドレッサーを選ぶポイント
適切なドレッサー選びは、研削加工の品質と効率を左右します。
以下のポイントを意識して選定しましょう。
- 加工用途（一般研削・高精度修正・超砥粒ホイールなど）を明確にする
- 砥石の種類・粒度に合わせてサイズ・形状を選ぶ
- ドレス条件（切込み量・送り速度・角度）を検討する
- 標準品かオーダーメイドか、対応可能なメーカーを確認する
- 購入後の技術サポート体制を確認する
仕様だけでなく使用条件も考慮することが重要です。
効率的に使うためのポイント
ダイヤモンドドレッサーは正しく使うことで長寿命化と安定加工を両立できます。
効率的に使うために以下を心がけましょう。
- 取り付け角度と接触面を定期的に調整する
- 加工内容に応じて切込み量と送り速度を調整する
- 目詰まりや摩耗の兆候があれば早期に対処する
- 作業中は安全を確保し、正しい手順を守る
- 保管時は湿気や衝撃から保護する
正しい選定と使用で、ダイヤモンドドレッサーの性能を最大限に引き出しましょう。
