歯車研削盤とは？成形・創成方式と選定ポイントを詳しく解説

歯車研削盤とは

この記事の著者

氏名：名倉 惇史（なぐら あつし）

肩書：営業技術部 係長

業界経験：研削加工向け営業技術9年

得意分野：自動車・航空機部品・工具関連の加工への提案

外部発信：アペルザTV 登壇

歯車研削盤とは、歯車製造の最終段階に近い仕上げ工程として、「歯面の精密な研削加工」を行うための専用機械です。
高精度な歯車は、ノイズ低減・耐久性向上・高効率伝達など、製品性能に大きな影響を与えます。

歯車研削の基本

歯車研削（歯研）とは、熱処理後の歪みを修正しながら、歯形・歯すじ・ピッチなどを高精度に仕上げる加工です。
シェービングやホーニングといった他の仕上げ工程と比較しても、より精密な仕上げが求められる場合に使用されます。

　
• 精密な歯車の量産には、歯研またはギヤホーニングが仕上げ工程として採用されることが多い
　
• 歯面粗さ、歯形誤差、ピッチ誤差といった複数の精度要素を同時に制御できる

代表的な研削方式には以下の2種があります：

研削方式	特徴	用途
成形研削	砥石形状を歯形に合わせる	多品種・中小ロット向け
創成研削	歯切りのように連続で加工	量産・高速加工向け

● 成形研削では、砥石自体を歯車の歯形と同じプロファイルに成形します。
1歯ずつ砥石を当てて加工していくため、段取りに柔軟性があり、多品種小ロットに適しています。
ただし、加工時間は長めになり、砥石のドレッシング頻度が高くなる傾向があります。

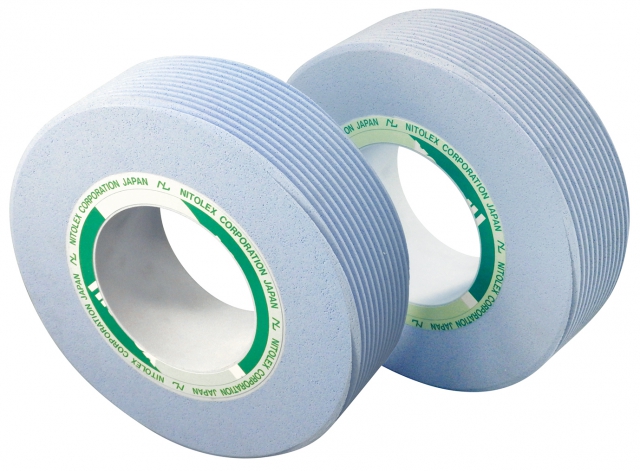

● 創成研削は、砥石をネジ状（スクリュー状）に成形し、歯車と噛み合うように同期回転させながら加工します。
この方法は歯切り加工と似た連続切削であり、複数の歯を一度に加工できるため、処理速度が大幅に向上します。
量産用途や自動車歯車に多く採用され、砥石の寿命やトータルコストにも優れています。
歯車研削は「静かで壊れない歯車」を実現する、重要な仕上げ手段の一つです。

研削盤の構造

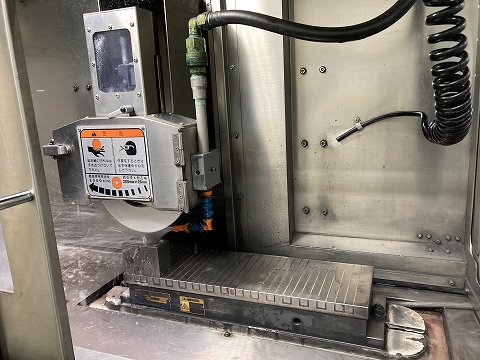

歯車研削盤は、砥石を高速回転させて歯車と接触させ、数μm単位で精密に削っていく機械です。
主な構成は以下の通りです。

　
• 砥石スピンドル：回転精度と剛性が重要
　
• ワークテーブル：歯車の回転制御と同期が必要
　
• 送り軸（X軸/Z軸）：加工面への砥石当たり制御
　
• ドレッサユニット：砥石形状の補正と再生

また、近年では「2スピンドル仕様」や「自動ドレッシング機構」など、量産を見据えた高効率化が進んでいます。
研削盤の構造を理解することは、設備選定や加工品質の安定に直結します。

他の加工との違い

歯車加工には様々な工程がありますが、歯研は以下のような点で明確に差別化されます。

　
• 熱処理後に加工できる数少ない工程
　
• 歯面の最終精度を確保するための高精度仕上げ
　
• 歯形やピッチの微細な誤差を補正できる

ただし、ラッピングやポリッシングといった超仕上げ加工、あるいはギヤホーニングも最終工程として採用されるケースは多く、用途や目的に応じて使い分けが必要です。
歯車研削盤はギヤホーニングと並び、高精度な歯車製造を支える重要な加工設備です。

研削盤の種類と方法

歯車研削盤は、加工方式によって大きく「成形研削盤」と「創成研削盤」に分類されます。
それぞれの方式は、加工精度・能率・対応範囲において特性が異なり、用途に応じた選定が求められます。

成形研削とは

成形研削とは、砥石の外周を歯形に合わせて成形し、その形状で歯面を1歯ずつ加工する方式です。
あらかじめ砥石形状に歯形を転写しておくことで、砥石が型のような役割を果たし、高精度な歯形仕上げが可能です。

この方式は以下のような特長があります。

　
• モジュール・圧力角・歯数など、個別仕様に柔軟に対応できる
　
• 段取り替えの自由度が高く、試作・多品種加工に適している
　
• 砥石形状が仕上がりに直結するため、ドレッシング精度が極めて重要

ただし、加工は1歯ずつ行うため、処理時間が長く、量産には不向きです。
そのため、成形研削は小ロット生産や特殊形状ギヤの加工に多く採用されています。

創成研削とは

創成研削とは、砥石をねじ状に成形し、ワークと同期させて回転させながら歯面を加工する方式です。
この加工は「歯切り」に近い運動原理を持ち、複数歯を連続的に研削できる点が最大の特長です。

創成研削で重要となるのは、砥石回転数とアキシャル（軸方向）送り速度の制御です。
この2つがワークと正しく同期することで、歯面に対して均一な除去量と仕上がりが得られます。

　
• 高能率かつ高精度な量産加工に適する
　
• 加工条件の自動制御により、安定した仕上がりが可能
　
• 砥石とワークの回転同期が崩れると、歯面誤差や焼けの原因になる

創成研削は、量産に向いた方式ですが、砥石の設計とアキシャル送りの最適化が非常に重要です。
また、砥石の仕様によっては「ビビリ振動」や「焼け」が発生するため、加工条件や砥石選定には高度な技術判断が求められます。 創成研削は、自動車や減速機など大量生産分野での主力方式となっています。

精度に影響する要素

歯車研削で高精度を確保するためには、砥石だけでなく加工条件や設備の精度まで含めた多角的な対応が必要です。
特に創成研削においては、以下の要素が精度と生産性の両立に直結します。

　
• 砥石の切れ味と耐久性（ドレッサに優しい仕様が好ましい）
　
• 砥石回転数とアキシャル送り速度の精密な制御
　
• 加工中の熱影響（焼け）を抑える砥石材質
　
• ワークと砥石の振動（ビビリ）対策
　
• ドレッシング頻度と方法の最適化

株式会社ニートレックスでは、高能率と焼け抑制を両立した研削砥石「フォルタスNX」や、ドレッサ摩耗を抑える「フォルタスNW」など、多様な製品を揃えています。
これらは現場の課題に応じてカスタマイズが可能で、実際に多くの現場で加工安定化に貢献しています。

創成研削・成形研削ともに、精度を追求するなら砥石・機械・条件の3点最適化が不可欠です。

加工工程と研削盤の役割

歯車製造における加工工程は、大きく「素材加工」から「歯切り」、「熱処理」、「仕上げ加工」へと進みます。
この中で歯車研削盤は、仕上げ加工工程の一環として使用され、製品の最終精度を大きく左右します。

加工の流れ

歯車の製造工程は、一般的に次のような流れで進行します。

　
• 素材準備（鋼材・鋳物など）
　
• ブランク加工（旋削・穴あけ・キー溝）
　
• 歯切り加工（ホブ盤・シェーパ盤・スカイビングなど）
　
• 熱処理（浸炭焼入れ・窒化処理・高周波焼入れなど）
　
• 仕上げ加工（歯研・ギヤホーニング・ラッピング）

この中で歯車研削盤は、焼入れ後の歪みを修正し、最終の精度を確保する工程に用いられます。
ギヤホーニングやラッピングを用いる場合もありますが、研削によってしか得られない精度要求がある場合は歯研が選ばれます。

研削の目的

歯車研削の主な目的は、熱処理によって生じた歪みや歯面硬化層の偏りを修正し、所定の歯形精度・歯すじ形状・ピッチ精度を達成することです。
特に、高精度回転伝達が求められる産業用減速機や自動車部品などでは、以下の性能確保が求められます。

　
• 歯形誤差の補正
　
• ピッチ誤差・歯すじ形状の抑制
　
• 歯面粗さの低減による静音性の向上
　
• 回転ムラの低減によるトルク伝達の安定

歯車研削はこれらの仕上げ精度を一括で向上させることが可能であり、信頼性の高い駆動システムを実現するうえで欠かせない工程となっています。

導入のタイミング

歯車研削盤の導入は、主に以下のような課題や転換期において検討されることが多いです。

　
• 既存設備では歯面精度が出ない、またはバラツキが多い
　
• 熱処理後の歪みが大きく、研削工程による補正が必要
　
• 静音性や高トルク伝達が求められる製品が増えた
　
• 外注加工の内製化を進めたい
　
• 製品の高付加価値化や差別化を狙い、工程強化を図りたい

また、新規ラインの立ち上げや、工程改善・リードタイム短縮を目的とした投資としても選ばれることが増えています。

歯車研削盤は、技術力と品質の基盤を強化するための、戦略的な設備といえます。

研削盤の選び方

歯車研削盤は、製造現場の生産性や品質に直結する重要な設備です。
そのため、価格だけでなく加工内容・ライン構成・運用の柔軟性など、複合的な視点から選定することが求められます。

性能の比較

研削盤選定においては、製品ごとの仕様や能力を把握することが基本です。特に注目すべき性能は以下のとおりです。

　
• 最大加工径・歯幅・モジュール対応範囲
　
• 加工方式（成形研削／創成研削）
　
• 砥石の回転数と送りの制御能力
　
• ワークのチャック方式（内歯・外歯、芯押し対応など）
　
• 剛性・振動対策などの精度保持能力

これらの仕様がワーク形状や加工精度の要件にマッチしているかを確認することが、選定の第一歩です。

コストと保守性

設備導入時には、単体価格だけでなく、トータルコスト（運用・保守・ライフサイクル）も含めて評価する必要があります。

　
• ドレッシング装置や測定機器などオプション機能の有無
　
• メンテナンス性（砥石交換や調整のしやすさ）
　
• 消耗部品の供給体制や納期
　
• トラブル時のサポート体制・国内技術者の有無

特に多品種小ロット対応の現場では、段取り時間の短縮やオペレーション性も重要な評価ポイントとなります。

砥石とドレッサ

加工品質を大きく左右するのが、使用する砥石とドレッサの相性です。
設備性能だけでなく、それを引き出す「工具の選定力」も導入成功の鍵となります。

　
• 砥石材質とワーク材質の適合性（焼け・摩耗抑制）
　
• ドレッサ形状・材質による砥石の再現性
　
• 成形精度と工具寿命のバランス
　
• 加工条件（送り速度・回転数）との組み合わせ

たとえば、株式会社ニートレックスでは、高強度ボンドと微小破砕型砥粒を組み合わせた「フォルタスNX」や、ドレッサに優しい砥石「フォルタスNW」を提供しています。
これらはドレス頻度を抑えながら、切れ味と形状維持性を両立した砥石として、多くの加工現場で採用実績があります。

歯車研削盤の導入は、加工設備だけでなく、適切な砥石・ドレッサの選定も含めて最適化することが重要です。

ドレッサの種類

砥石の性能を最大限に発揮するには、ドレッサによる適切な成形と目立てが欠かせません。
歯車研削では、研削方式や砥石構造に応じて、さまざまなドレッサが使い分けられます。
創成研削や成形研削のいずれにおいても、砥石と同期回転しながら精密な輪郭を成形できるロータリードレッサが広く使用されています。
中でも、高精度での形状維持性やドレッシング安定性に優れるタイプとして、以下のような形状が用いられます。

　
• シングルテーパータイプ：単純な傾斜形状で構成され、取り扱いやすくさまざまな歯形に対応。
　
• コンポジットタイプ：複雑な歯形にも対応可能で、高精度な歯面を必要とする加工に最適。

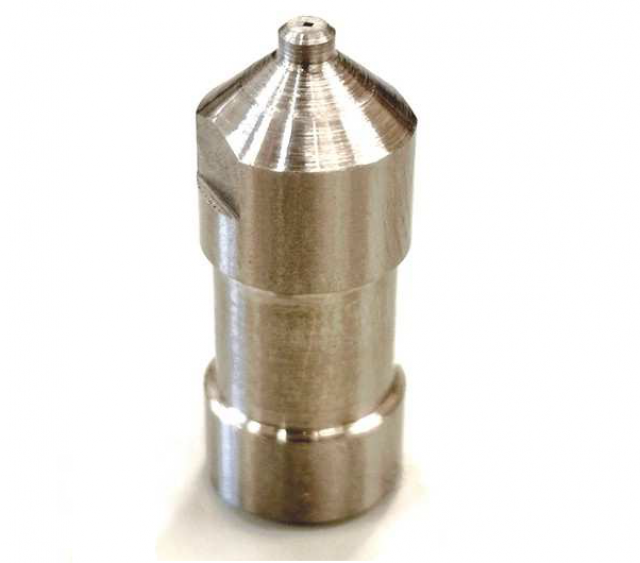

一部の加工においては、砥粒を固定した静止型ドレッサを用いるケースもありますが、近年では成形研削でもロータリードレッサが主流となりつつあります。 ドレッサの種類と構造は、砥石の性能と加工再現性に直結します。
そのため、砥石との相性や、目的とする歯形精度に応じた適切なドレッサ選定が非常に重要です。

歯車研削における課題と対策

歯車研削は高精度を実現する一方で、焼け、ビビリ、粗さ不良など、加工時にさまざまな課題が生じやすい工程でもあります。
こうした課題に対して、ニートレックスでは砥石仕様の最適化により、技術的な解決策を提供しています。

焼けの発生と切れ味の両立

歯車研削で頻出するトラブルが「焼けの発生」です。
とくに熱処理材や高硬度材を加工する際は、砥石にかかる負荷が大きく、研削熱が過剰になりやすいため注意が必要です。

ニートレックスでは、砥粒の種類を変更したり、結合度を調整することで、切れ味を高めた砥石の設計が可能です。
たとえばフォルタスNXのような高自生性を持つ砥石は、摩耗を抑えつつ焼けを防止する性能を持ち、安定加工に貢献します。
砥粒と結合度の最適化により、切れ味と焼け対策の両立が可能です。

ビビリと歯面うねり

ビビリとは、加工中に砥石とワークが共振し、周期的な振動によって歯面にうねりを生じる現象です。
音や振動としても感じられ、製品精度や工具寿命に悪影響を与えます。 この問題に対して、ニートレックスでは、ドレッサの摩耗抑制に着目した砥石設計により対応しています。
具体的には、砥粒の種類を変更することで、ドレッシング時の抵抗を軽減し、安定した形状維持を実現します。

砥石とドレッサの相性がビビリ抑制のカギであり、砥粒選定と結合設計のノウハウが求められます。
ドレッサ負荷を軽減する砥石は、うねりや振動の抑制に有効です。

高品位な仕上げ面粗さの実現

仕上げ面粗さは、歯車の運転音、接触精度、耐久性に直結する重要な評価項目です。
とくにEVや精密機器などでは、Ra（算術平均粗さ）やRpk（突出山部高さ）の低減が品質向上に不可欠です。
ニートレックスでは、粒度の変更により、目的に応じた表面粗さの実現が可能です。
たとえば細目粒度を選定することで、焼けを抑えながらも滑らかな歯面を得られます。

また、ギヤフィニッシュという鏡面仕上げ向け製品も用意しており、より高付加価値な仕上げに対応しています。
粒度と専用砥石により、歯車加工でも高品位な表面仕上げが可能です。

研削盤導入の効果

歯車研削盤の導入は、仕上げ精度や加工安定性の向上に大きく貢献します。
歯車製造工程において、研削は最終精度を決定づける重要なポジションを担っており、適切な導入により、製品全体の信頼性向上が期待できます。

品質向上

研削工程は、歯車の歯形・歯すじ・ピッチ精度、そして歯面粗さといった品質指標に直接的に関与します。
ホブ加工やギヤシェーピングでは難しかった精度領域を、研削により安定的に達成することが可能です。

代表的な効果は以下のとおりです。

　
• JIS B1702-1に基づいた高精度等級の安定達成
　
• 騒音・振動などNVH要求への対応
　
• 最終ユーザー向けの品質保証の明確化

研削盤の導入は、製品品質の土台を支える基盤強化に直結します。

選定のポイント

研削盤の選定は、加工する歯車の仕様や生産条件に基づいて行う必要があります。
成形研削か創成研削か、あるいは対象材質・モジュール・歯幅など、複数の要素を検討しながら選択する必要があります。

ニートレックスでは、砥石やドレッサといった研削工具に特化しており、既設または新規導入予定の研削盤仕様に対して、最適な工具設計をご提案しています。
加工方式・加工条件・被削材などに応じたカスタマイズ対応が可能です。

評価項目	重要な観点	ニートレックスの対応
研削方式	成形 or 創成	方式別の砥石仕様設計
加工精度	歯すじ・歯形・面粗さ	精度要求に応じた対応
工具寿命	コストと交換頻度	長寿命設計による効率化

最適な工具選定は、研削盤の性能を最大限に活かす鍵です。

技術的なメリット

歯車研削盤の導入により、工程の安定性と再現性が飛躍的に向上します。
さらに、砥石・ドレッサといった消耗工具の最適化によって、加工条件の自由度も高まります。

　
• 歯すじ形状や歯面粗さのバラつき低減
　
• 熱変質の抑制による金属組織の安定化
　
• 補正レス運用や工程短縮への対応

ニートレックスでは、用途ごとに砥粒の種類や結合度を調整し、加工機の能力を最大限引き出す設計が可能です。
「切れ味」「焼け抑制」「寿命延長」など、目的に応じた個別最適化により、加工現場の課題解決を強力にサポートします。
技術的な最適化は、加工全体の信頼性を支える大きな価値となります。

よくある質問

歯車研削盤とギヤホーニング盤の違いは？

歯車研削盤は、主に焼入れ後の硬質な歯車に対して、歯形・歯すじ・ピッチなどの精度を高めるために使用されます。
一方、ギヤホーニング盤は、比較的軟らかいワークのバリ取りや歯面の微細な仕上げに用いられ、研削よりも柔軟性に富んだ加工が可能です。

使用目的や歯車仕様に応じて選定されることが多く、最終仕上げ工程で「研削」または「ホーニング」のいずれかを選択するケースが多いのが実情です。
ニートレックスでは、両工程に対応可能な専用砥石の製造が可能です。

成形研削と創成研削の使い分けは？

成形研削は、砥石に成形された歯形を用いて1歯ずつ加工する方式です。多品種・小ロットの柔軟な対応に適しており、補正加工にも向いています。
創成研削は、ねじ状砥石とワークを同期回転させ、歯すじ方向に送りながら加工する高能率な方式です。量産ラインなどに多く採用されています。

　
• 成形研削：自由度が高く、歯形補正が可能
　
• 創成研削：加工能率に優れ、生産性が高い

ニートレックスでは、各方式に最適な砥石をオーダーメイドで設計しています。

砥石の選定で気をつけることは？

砥石選定では、加工材質・焼け抑制・所望の面粗さ・研削機との相性など、多くの要素を総合的に判断する必要があります。
特に、焼けの防止と砥石の摩耗抑制を両立させるには、砥粒・結合剤・構造の最適化が不可欠です。

ニートレックスでは、用途に応じた砥石設計を行っており、以下のような仕様変更が可能です。

　
• 切れ味改善：微小破砕性の高い砥粒を選定
　
• 摩耗抑制：高強度ボンドを用い形状保持性を強化
　
• 面粗さ改善：高粒度の選定によりRa値をコントロール

研削品質と工具寿命のバランスは、砥石設計で大きく左右されます。

まとめ

歯車研削盤の重要性

歯車の性能は、最終仕上げ工程での精度に大きく左右されます。特に、歯形・歯すじ・ピッチ誤差を極限まで抑えるには、歯車研削盤による高精度な加工が欠かせません。
また、自動車や産業機械、ロボティクス分野などで静音性・耐久性・効率が求められる中、研削による品質向上は製品競争力を大きく左右します。

選定と導入のポイント

歯車研削盤の選定では、加工方式（成形研削／創成研削）に加えて、対応ワークサイズ、加工精度、砥石仕様への適合性などを総合的に評価する必要があります。
さらに、 砥石やドレッサなど周辺工具との最適な組み合わせが、導入後の安定運用と品質維持の鍵となります。

　
• 加工精度の要件に合わせて機種選定を行う
　
• 砥石・ドレッサの仕様も含めて最適化する
　
• 試作対応で実機テストの可否を確認する

技術的なメリットの整理

ニートレックスでは、お客様の加工設備やワーク仕様に合わせ、切れ味・面粗さ・耐摩耗性などを総合的に設計した砥石をご提供しています。
これにより、焼けの抑制や砥石寿命の向上、面粗さの改善など、現場の課題解決につながるメリットを多数ご報告いただいております。

　
• 焼け抑制 → 微小破砕砥粒の使用
　
• 摩耗抑制 → 高強度ボンドの採用
　
• 面粗さ改善 → 高粒度の砥粒設計

加工に合わせた砥石最適化が、高精度な歯車製造を支えます。
