研削盤（研削機）とは？種類・仕組みから選び方・主要メーカーまで完全解説

研削盤の基本

「製品精度をもう一段階上げたい」「切削だけでは限界を感じている」そんな課題を抱える製造現場の方へ。
研削盤とは、高速回転する砥石でワーク表面をミクロン単位まで削り取り、切削では到達できない高精度な仕上げを実現する工作機械です。自動車部品・工具・半導体など、寸法精度や面粗さが厳しく求められる業界で不可欠な存在として活躍しています。
この記事では、研削盤の基本的な仕組みから種類別の特徴、他の加工法との違い、そして実際の選定ポイントまでを体系的に解説します。「どの研削盤を選べばいいかわからない」「導入後の運用イメージを掴みたい」という方にこそ、ぜひ最後まで読んでいただきたい内容です。

この記事の著者

氏名：名倉 惇史（なぐら あつし）

肩書：営業技術部 係長

業界経験：研削加工向け営業技術9年

得意分野：自動車・航空機部品・工具関連の加工への提案

外部発信： アペルザTV 登壇

本記事では、著者の監修のもと、専門的な技術情報を正確かつ分かりやすくお伝えすることを目的に、生成AIを文章表現の補助として活用しています。

研削盤とは、高速回転する砥石を使ってワーク表面を削り取り、ミクロン単位の高精度な仕上げ加工を行う工作機械です。
金属やセラミックスなどの硬質材料を、切削加工では実現できない精度で加工できるのが最大の特徴です。
特に平面や円筒形状の寸法仕上げ、面あらさの向上、真円度・平行度の精密な調整に用いられます。

定義と仕組み

研削盤とは、
砥石を高速回転させて、ワークの表面を少しずつ削って仕上げる工作機械です。

切削加工がミリ単位の切込みで形状を整えるのに対し、
研削は数ミクロン〜数十ミクロンという非常に微細な除去を繰り返し行い、
高精度な寸法と表面品質を実現します。

その仕組みは、砥石（多くの硬質粒子が結合された回転体）を高速回転させて、
ワークの表面に当てることで摩擦を発生させ、
対象物から極わずかずつ素材を除去 していくというものです。

加工時には冷却のための研削液も使用され、
熱膨張による寸法変化を防ぐことで高精度を保ちます。

主な用途と使われる業界

研削盤は、
自動車、工具、半導体、精密機器など多岐にわたる業界で活用されています。

とくに、硬度の高い材料や高い寸法精度が求められる部品の最終工程として使用されます。

たとえば、自動車分野ではエンジンシャフトやギアの研削に使われ、
工具分野ではドリルやエンドミルの形状を高精度に整えるために研削が行われます。
半導体製造では、ウェハの平面度をミクロン単位で制御するために平面研削盤が用いられます。

業界	主な加工対象	使用される研削盤
自動車	シャフト・ギア	円筒・内面・心なし
工具	ドリル・エンドミル	工具研削盤・プロファイル研削盤
半導体	ウェハ	平面研削盤

加工方法の特徴と他との違い

研削加工の最大の特徴は、
高い寸法精度と表面品質を同時に実現できる点にあります。

特に、
ミクロンレベルの加工誤差を許容しない製品にとって不可欠 です。

他の加工法と比較すると次のような違いがあります。

加工法	主な目的	得意な加工内容
切削加工	素材除去・形状形成	粗加工・大量除去
研削加工	仕上げ・高精度加工	寸法精度・表面粗さ
研磨加工	表面仕上げ・光沢出し	外観重視の最終工程

そのため、研削加工は「精度の最後の砦」として、
他の加工法の後工程として利用されることがほとんどです。

研削盤の効率を高める主要周辺機器

研削盤は単体でも高精度な加工を実現しますが、以下のような周辺機器を組み合わせることで、
さらなる自動化・高精度化・省人化を図ることが可能です。

• 自動化装置（ローダー・アンローダー）：
  ワークの搬送や段取り作業を自動化する装置です。
  無人運転や連続加工が可能となり、大幅な生産効率の向上につながります。
• タッチプローブ：
  砥石とワークの位置関係を高精度に検出する接触式センサーです。
  原点設定や位置決め、寸法測定などに使用され、位置ズレの補正にも役立ちます。
• 超音波センサー：
  ワークと砥石の接触や、工具の摩耗を非接触で検出できます。
  微細な動きや状態の変化をリアルタイムに把握できるため、精密加工に有効です。
• AEセンサー（Acoustic Emission Sensor）：
  加工時に発生する音響エネルギー（超音波）を検出するセンサーです。
  ドレスタイミングの最適化、火花接触の検知、クラッシュの回避などに活用され、
  加工の信頼性と安全性を高めることができます。
• 定寸装置（機上計測ユニット）：
  加工中または加工後にワーク寸法を自動で測定する装置です。
  設定寸法との差異をリアルタイムで検知し、補正を加えることで品質の安定と段取り時間の削減を実現します。
• 環境装置（ミストコレクター・チラーなど）：
  加工時に発生するミストや熱を管理する機器です。
  空気環境の改善、機械内部の熱変位抑制、作業者の安全確保に貢献します。

これらの周辺機器は、単に作業を補助するだけでなく、
高精度な加工の実現や、稼働率・生産性の最大化を図るうえで欠かせない存在です。
導入の際は、加工内容や現場の自動化レベルに応じた選定が重要です。

種類と特徴

研削盤は、加工対象の形状や目的に応じて多様な種類が存在します。

代表的なものは「平面研削盤」「円筒研削盤」「内面研削盤」の3種ですが、
用途によってはそれ以外の特殊研削盤が使われるケースもあります。

それぞれの特徴や得意分野を把握しておくことで、
最適な設備選定や加工品質の向上につながります。

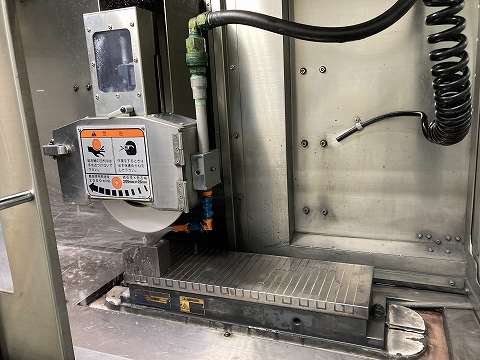

平面研削盤

板状・円盤状などの平面を高精度に加工するための研削盤です。
砥石軸の方向やテーブル形状によって、以下のようなタイプに分類されます：

• 横軸角テーブル：最も一般的。総型研削や精密加工に適す。
• 縦軸角テーブル：安定性に優れ、大物部品の加工に向く。
• 横軸円テーブル：中小型部品の平面仕上げに使用。
• 縦軸円テーブル：量産部品向け。小型部品に最適。

また、対向二軸研削のように、両端面を一度に研削できる高能率タイプも存在します。
近年では自動化・省人化に寄与するCNC平面研削盤も多く使用されます。

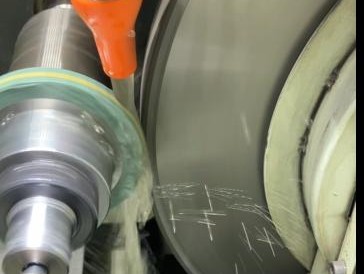

円筒研削盤

円筒形状の外周面を高精度に研削するための研削盤です。
プランジ研削、トラバース研削、アンギュラ研削など、
加工方法によって使い分けられます。
用途の例としては、
自動車部品（クランクシャフト、製鉄ロールなど）の加工 が挙げられます。
真円度・円筒度などの幾何公差を厳しく求められる製品で多く使われます。

内面研削盤

円筒状の内径（穴の内面）を精密に仕上げる研削盤です。
ベアリングやピストンリングのように、
摩擦や摺動が発生する部品の最終仕上げ に用いられます。
砥石が小型になるため、剛性や振動抑制が重要となり、
高い技術が求められる工程です。

工具研削盤

工具研削盤は、ドリル・エンドミルなどの刃先だけでなく、
溝加工・シンニング・ギャッシュ加工なども可能な専門機です。
丸棒から工具形状を作り出せる高度な再現性を持ち、CBN・ダイヤ砥石に対応します。
航空・医療・金型分野の工具製作において必須です。

センタレス（心なし）研削盤

センタレス研削盤は、砥石・調整車・ブレードの3点でワークを支持し、
センター穴なしで連続加工を行う機構です。
長尺ワークや小径ワークに適し、安定した高効率・高精度な量産が可能です。

成形研削盤

成形(プロファイル)研削盤は、凹凸プロファイル・曲線形状などの複雑形状を研削するための機械です。
砥石の輪郭制御と画像解析・マスター比較による補正により、数μm単位の輪郭精度が得られます。
精密金型や超硬部品の仕上げに適しており、形状再現性が高いのが特徴です。

ジグ研削盤

ジグ研削盤は、位置精度・寸法精度が重要な治具・ジグを研削する装置です。
エアベアリングや高剛性スピンドルを採用し、数μm以下の位置精度・真直度・円筒度を実現します。
航空宇宙・電子機器・金型製造において重要な仕上げ機械です。

NC（制御）研削盤

NC研削盤は、上記で紹介した研削盤（平面・円筒・内面・工具・センタレス・成形・ジグ）の制御方式として、
数値制御（NC）によるプログラム制御、ドレッシング、自動測定、自動補正を可能にします。
これは各種研削盤の自動化・高精度化を実現するもので、
量産品の生産や複雑形状加工に最適です。

他の加工法との違い

金属やセラミックスなどの加工では、目的に応じて
「切削加工」「研削加工」「研磨加工」が使い分けられます。

それぞれの加工方法には特有の特徴があり、
精度・仕上がり・加工速度のバランスを考えて選択することが重要 です。

加工工程に最適な方法を選ぶことで、製品品質の向上と生産性の両立が実現できます。

切削加工との違い

切削加工は、フライス・旋盤・ドリル等の工具で素材を削り、形状を作る加工法です。

・大きな除去量に向いており、粗加工や中仕上げに最適です。
・一方で、ミクロン単位の精度を求められる工程には不向きです。

対して研削加工は、
仕上げ加工や高硬度材の加工に優れた性能 を持ち、
寸法精度や面粗さの制御に適しています。

研磨加工との違い

研磨加工は、
バフやラッピングなどを用いて表面をさらに滑らかにする「外観仕上げ」が目的です。

・寸法精度は重視されず、見た目や光沢の向上が主な目的です。
・化粧品容器、装飾部品、光学レンズなどで使用されます。

それに対して研削加工は、
寸法・形状・面粗さすべてにおいて精密さが求められる製品 に対応します。

精密機器、自動車部品、セラミックなどの分野で幅広く活用されています。

研削加工のメリット・デメリット

研削加工は非常に高精度な加工法ですが、
利点と注意点の両方を理解しておくことが大切です。

項目	メリット	デメリット
加工精度	寸法公差や真円度などをミクロン単位で確保できるため、 不良率の低減によるトータルコスト削減が期待できる。 CBN砥石など耐久性の高い砥石を用いれば砥石交換間隔が延びる実績も多いです。	高精度を出すためには機械剛性、送り精度、制御システムなどの仕様が求められ、初期投資や技術習熟のコストがかかる。
表面品位	表面が非常に滑らかで、バリや微細な傷が少なくなるため、後工程の研磨や仕上げ作業を削減でき、工数削減および仕上げコストの低減につながる。	より高い表面品質を求めるときには、ドレッシング頻度や砥石選定などの管理・運用が綿密である必要があり、条件設定を誤ると品質不良や加工遅れが生じることがある。
多様な 形状対応	成形研削や工具研削など、複雑・曲線・プロファイル形状に対応できるため、専用工程や後加工が減り、全体の工程数が減少。	複雑形状を研削するには砥石の形状制御、熟練したツールパス設計および設定が必要で、それらの準備・調整コストが高くなる。
コスト への影響	切削工具に比べて砥石の個当たり工具費が低く、CBN化や耐磨耗砥石の使用で寿命の延長およびドレッシング頻度の低下が実現できれば、長期的に見て工具費・維持管理費を抑制できる。	初期導入費や研削液・冷却装置・電力消費などの運用コストがかかる。 低能率の研削方式ではサイクルタイムが長くなることがある。

このように、研削加工は加工速度こそ劣るものの、
精度・表面品質・対応素材の広さで他加工法を上回ります 。
加工条件の最適化に熟練が必要な理由として、
・砥石選定（材質・粒度・結合度の組み合わせ数百種類）
・ドレッシング条件（切込み量・送り速度・インターバル）
・研削液管理（濃度・流量・温度）
・スパークアウト量（残留応力と面粗さのバランス調整）
など、相互に影響する多数のパラメータを経験に基づいて最適化する必要があります。

研削盤の選び方

研削盤を選定する際には、
加工対象・求められる精度・生産性・設備の特性など、複数の観点をバランス良く検討する必要があります。

ここでは、「用途」「精度・効率」「メーカー・型番」から見た選定のポイントを解説します。

用途別の選定ポイント

加工対象の形状や材質によって、適した研削盤は異なります。
以下の表は、代表的な業界・対象物・それに最適な研削盤の組み合わせをまとめたものです。

業界	主な加工対象	適した研削盤
自動車	シャフト・ギア・ベアリング	円筒研削盤・内面研削盤・心なし研削盤
工具	ドリル・エンドミル・成形刃物	工具研削盤・プロファイル研削盤
半導体・精密部品	ウェハ・金型・セラミックス	平面研削盤・成形研削盤

精度・効率で考える選び方

現場での導入を成功させるには、加工の精度・サイクルタイム・自動化対応なども重要です。

以下の観点をチェックして選定しましょう：

• 要求精度：1μm以下の高精度が必要か
• 加工効率：量産 or 試作・多品種少量か
• 自動化：砥石ドレッシング・ワーク交換の自動化有無
• 制御性：CNC制御による柔軟なプログラム対応

例えば、 内径部品で真円度1μm以下を求める場合 、自動バランス補正機能などが求められます。

メーカーや型番の選び方

以下は、国内外の主要な研削盤メーカーと得意分野・代表機種の一覧です。

メーカー名	得意分野	代表的な機種
岡本工作機械製作所	平面研削盤・成形研削盤	PSGシリーズ
シギヤ精機製作所	円筒研削盤・内面研削盤	GP、GACシリーズ
牧野フライス精機	工具研削盤	MGシリーズ
日進機械製作所	心なし研削盤（センタレス）	GRシリーズ、HI-GRINDなど
宇都宮製作所	工具研削盤	TGRシリーズ、XGR-DDなど
オークマ	円筒・内面研削盤	GI-10NⅡ、GPシリーズ
Rollomatic	超精密工具研削盤	GrindSmartシリーズ
ANCA Machine Tools	CNC工具研削盤	FX5、TX7シリーズ

操作と安全対策

研削盤は精密な加工を行う機械であると同時に、
高回転の砥石を使用する危険性の高い設備でもあります。

安全かつ高品質な加工を実現するには、正しい操作手順と予防的なメンテナンスが不可欠です。

基本操作と準備

研削盤を使用する前には、必ず以下の手順と点検を行いましょう。

• 主電源・緊急停止装置の動作確認
• 砥石の外観検査（クラックや損傷がないか）
• 砥石カバーの取り付け状態確認
• ワークの固定状態（チャッキング・芯出し）
• 研削液の残量とノズルの向き確認

また、研削条件の設定としては、
スパークアウトやドレッシング量・速度など、どの加工においても調整が重要です。
加工精度や面粗さ、工具寿命に直結するため、熟慮して設定しましょう。

安全に使うための注意点

研削盤の作業中は、特に次のポイントを守ることが安全に直結します。

注意項目	内容
保護具の着用	保護メガネ・防塵マスクは必ず着用
作業位置	砥石の正面には立たない
異常時の対応	異音や振動を感じたら即停止して確認
教育	砥石の交換には特別教育の受講が必須

メンテナンスとトラブル対応

研削盤は定期的な保守・予兆管理によって、安全性と加工品質を両立できます。
以下の表に、代表的なトラブルと原因・対処法をまとめました。

トラブル	原因	対応策
寸法ズレ	温度変化、芯出し不良	芯出し調整、機械の暖機運転
焼け・割れ	過負荷、冷却不足	切込み条件の見直し、研削液の改善
面粗さの悪化	砥石の劣化、研削条件不適	ドレッシング、砥石交換

よくある質問

研削盤とグラインダーの違いは何ですか？

研削盤は、主に機械研削に用いられる工作機械であり、加工精度が非常に高く、
寸法精度・真円度・面粗さなどが厳しく求められる場合に使用されます。

一方、グラインダーは自由研削に分類されることが多く、
研削盤のように固定されたワークに対してではなく、
作業者が手持ちで作業するケースが主です。

両者は用途に違いがあり、以下のように整理できます。

項目	研削盤	グラインダー
研削方式	機械研削（固定・自動制御）	自由研削（手作業中心）
精度	高精度（μm単位）	中〜低精度（目視で確認）
使用環境	生産設備・NC制御ライン	整備工場・手作業現場

研磨と研削の違いは何ですか？

研削は、砥石で材料を削って寸法精度や真円度、平面度などを高めるための加工で、
金属加工において最終仕上げの手段として多用されます。

一方で、研磨は「美観」や「触感」「表面改質」などを目的とした仕上げであり、
砥粒を含んだ布・バフ・研磨材などを用いて表面を滑らかにする加工です。

バレル処理とは？

バレル処理とは、バレル（樽型容器）内にワークとメディア（研磨石など）を一緒に入れ、
回転・振動を加えてバリ取り・面取り・光沢付けなどを行う処理です。

この加工は研削ではなく、研磨加工の一種であり、
精密な寸法調整ではなく、 多数の部品を一括で処理する効率性が特徴です。

• 加工精度よりも外観や表面仕上げが重視される
• 自動車・航空・医療分野での小型部品処理に活用
• バリ取り・酸化皮膜除去・微細仕上げに適する

まとめ

研削盤は、精密加工を支える不可欠な工作機械であり、
加工対象や目的に応じて、多種多様な種類が存在します。

記事内では以下のポイントを解説しました：

• 研削盤の定義・仕組みと基本用途
• 平面・円筒・内面・工具などの種類別特徴
• 研削加工と他の加工法（切削・研磨）との違い
• 用途や精度に応じた研削盤の選定方法
• 安全な操作とメンテナンスの基本

これらを理解することで、
より適切な機種選定や加工条件の最適化 が可能になります。
株式会社ニートレックスでは、

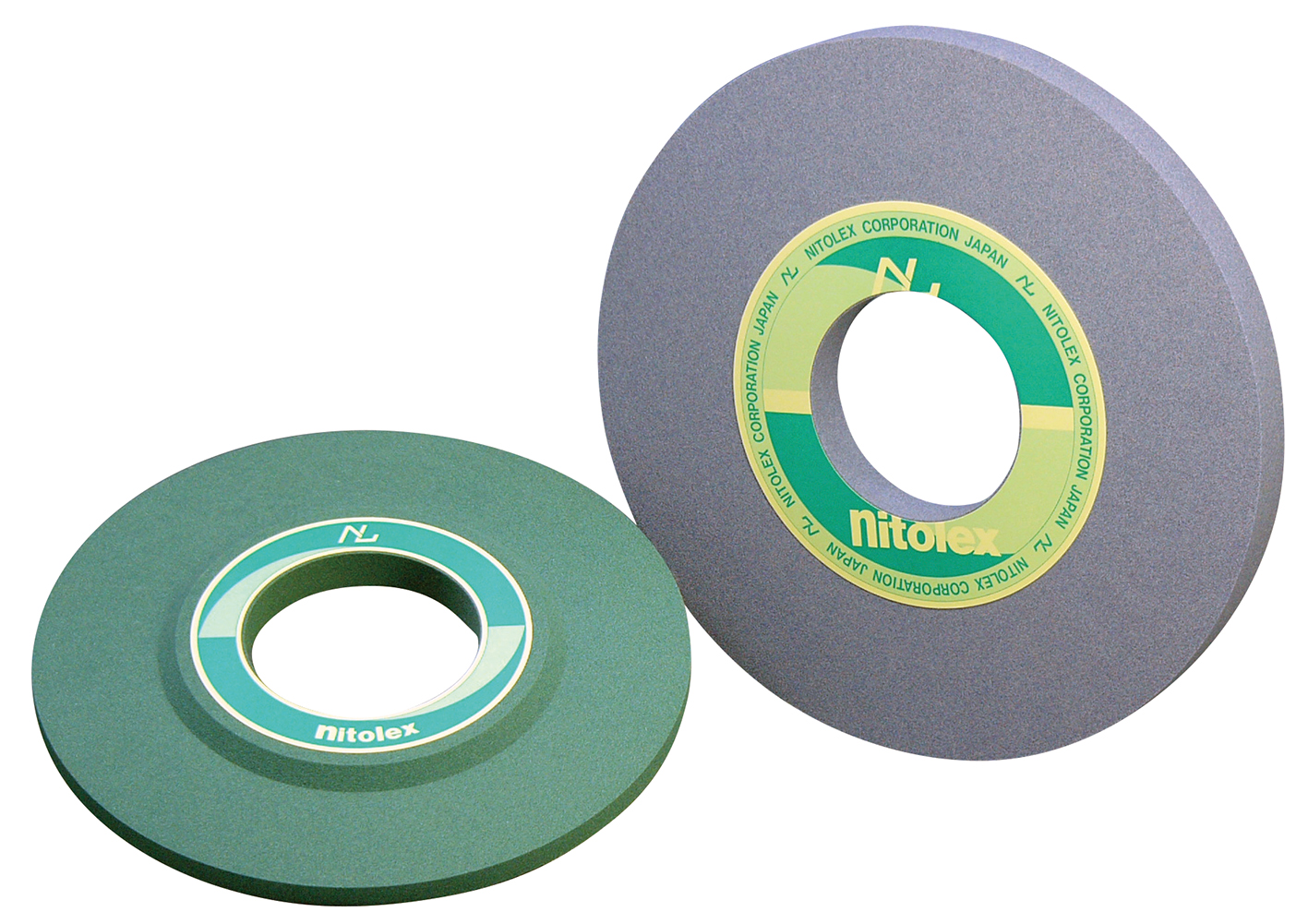

各種研削盤に最適な砥石や超砥粒ホイールを、加工条件に応じてオーダーメイドでご提供しています。

「高精度な加工を実現したい」「特殊な設備に合う砥石を探している」など、
どんなご相談でもお気軽にお問い合わせください。
